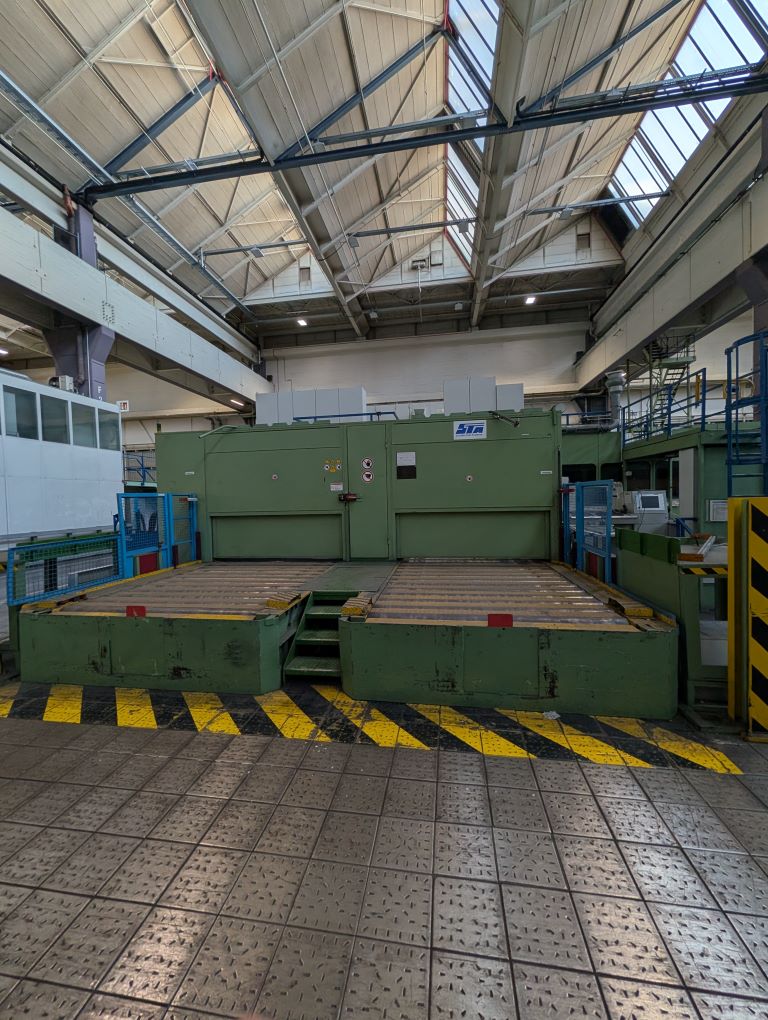

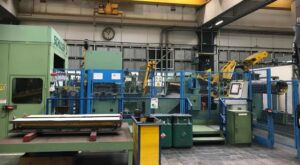

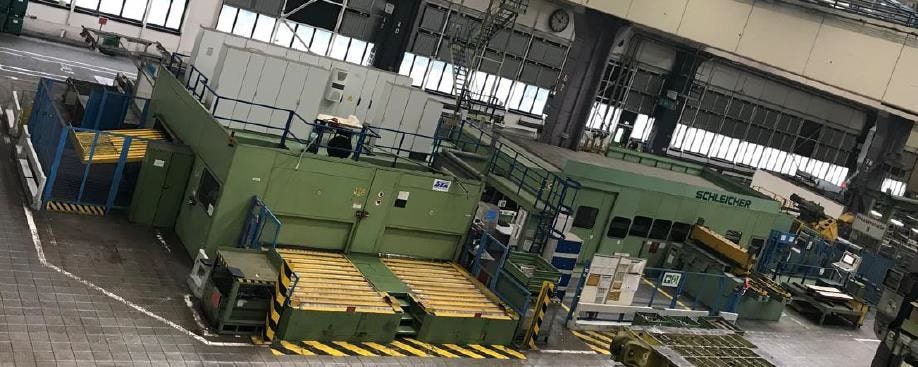

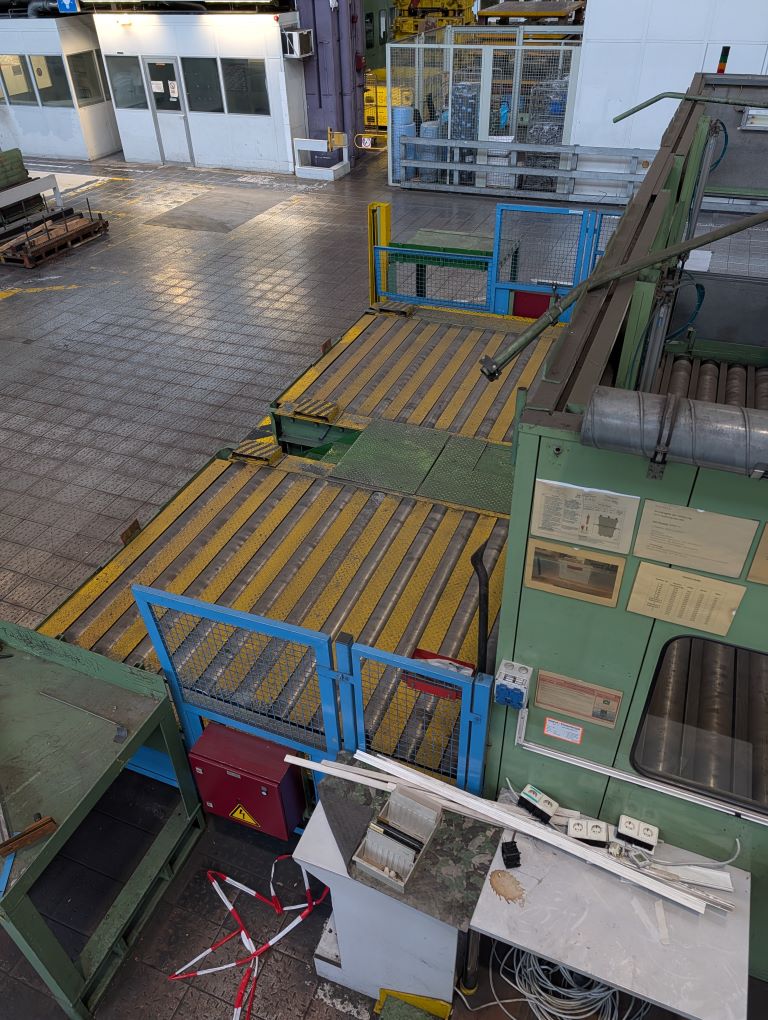

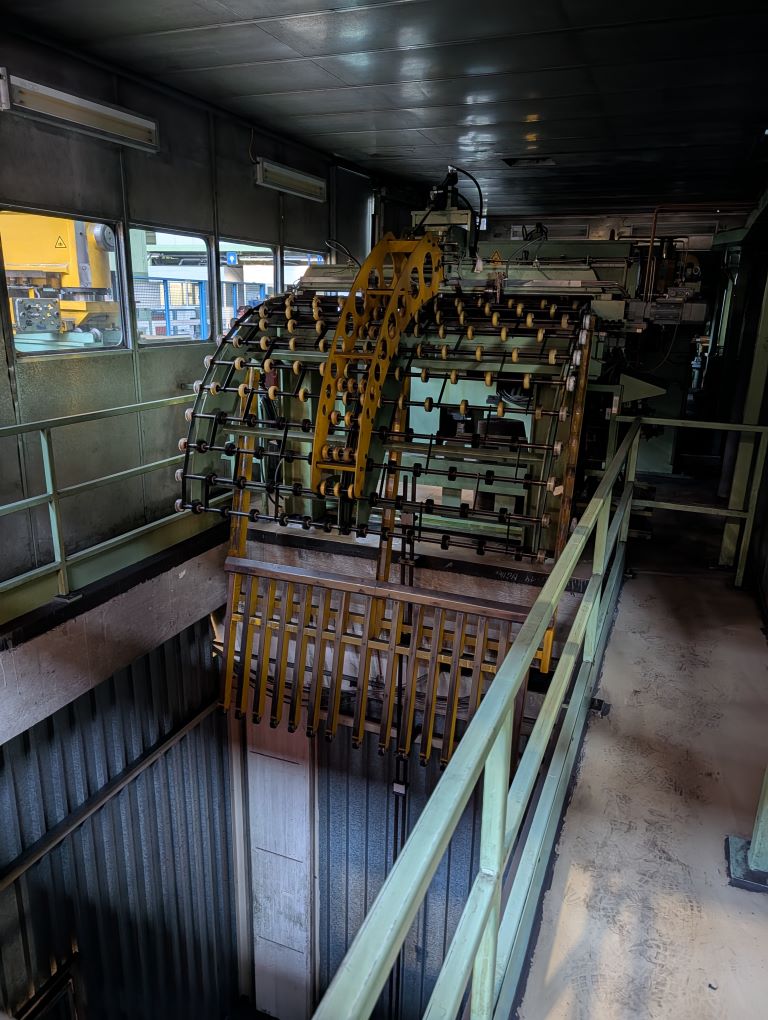

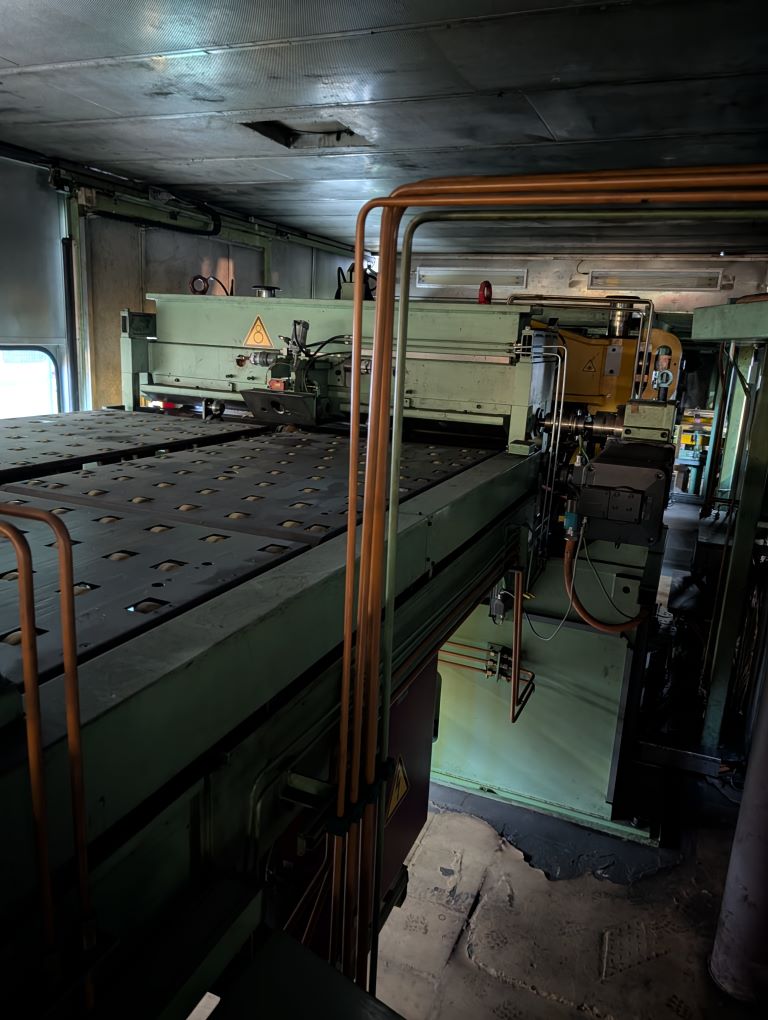

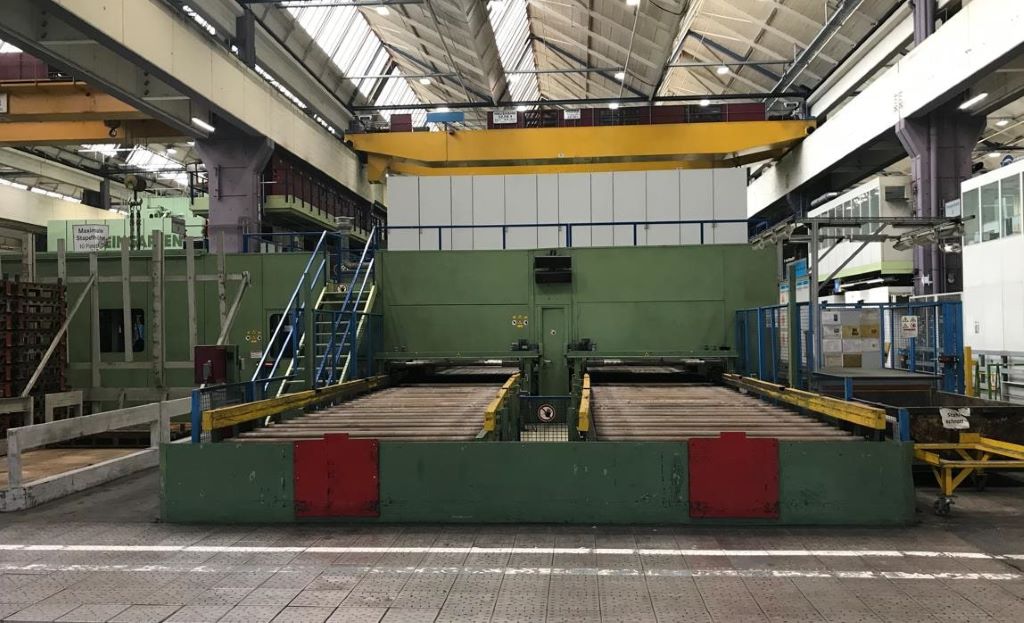

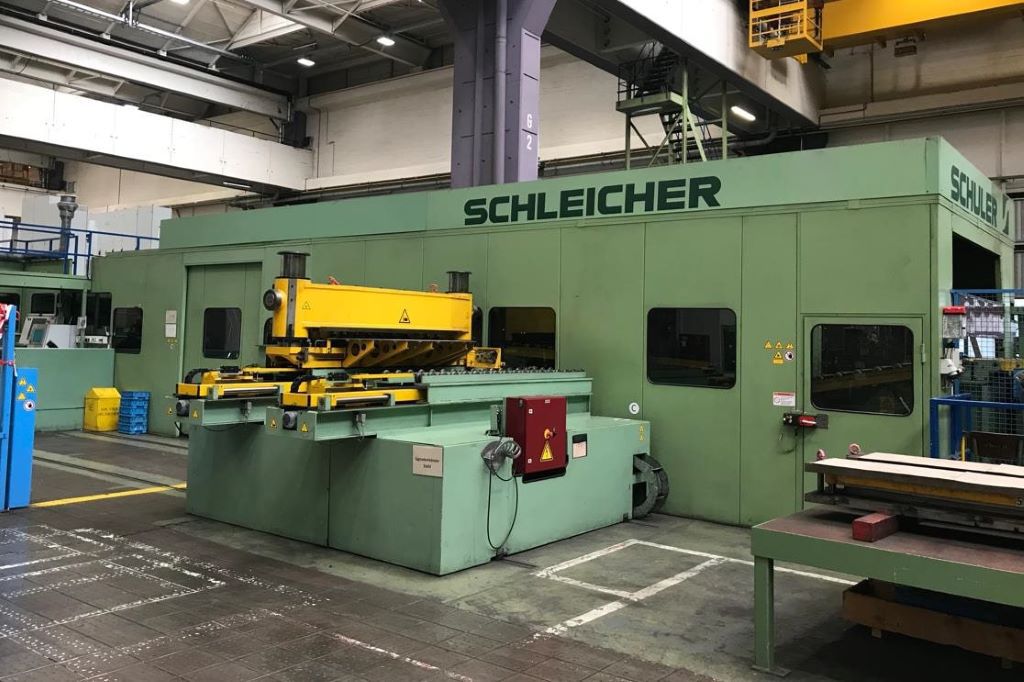

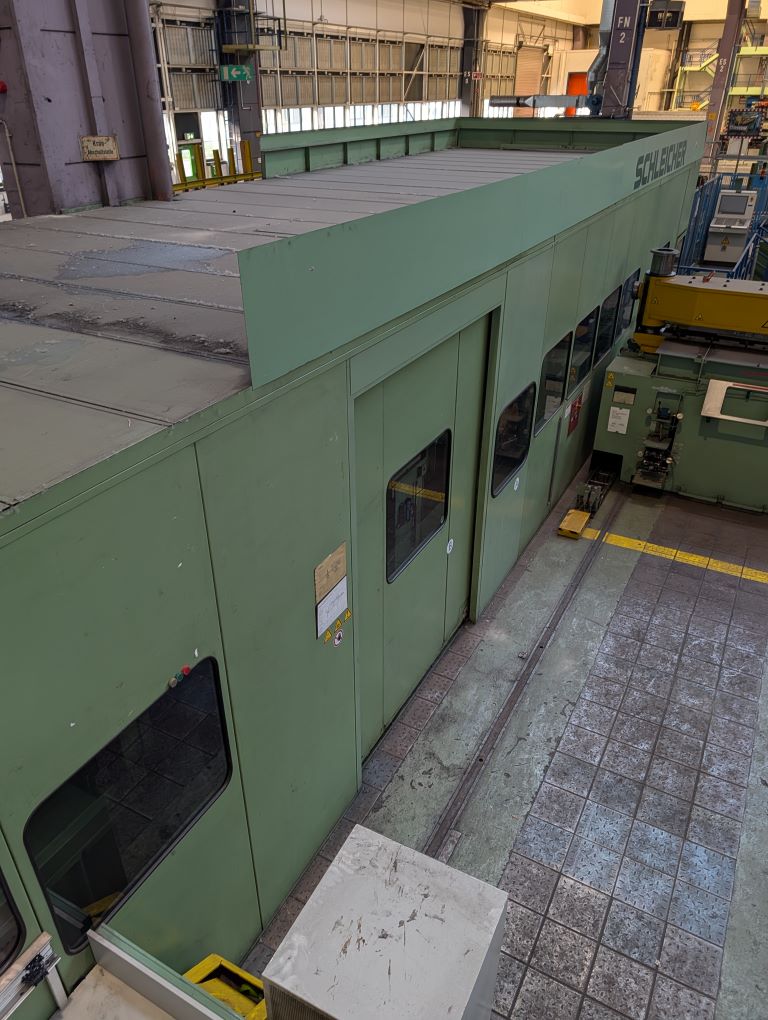

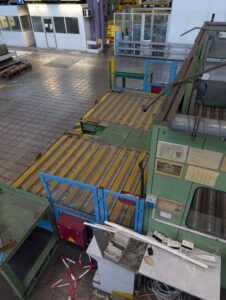

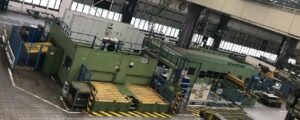

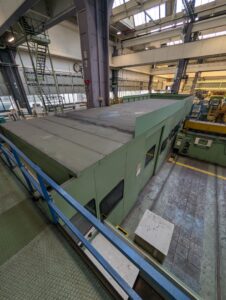

Blanking Coil Line Schleicher CTL 4.090
Schleicher CTL 4.090 blanking coil line - açıklama
Teknik spesifikasyonlar Schleicher CTL 4.090 (ID:76357)
| Type | Blanking coil line |
|---|---|
| Manufacturer | Schleicher |
| Model | CTL 4.090 |
| Tensile strength | 1000 N/mm² |
| Yield strength | 800 N/mm² |
| Strip width min. | 500 — 2000 mm |
| Thickness of strip min — max. | 0.6 — 2.0 mm |
| Maximal coil weight | 35.000 kg |
| Coil outer diameter min. | 800 mm |
| Coil outer diameter max. | 1900 mm |
| Maximum strip cross-section for steel | 2000 x 2.0 mm² |
| Max. sheet crowning in direction of flow | ±10/1000 mm |
| Swivel cutting angle range max. | ±15° |
| Swivel angle infinitely adjustable. | ±15° |
| Band width for straight cut | 500 — 2000 mm |
| Band width for bevel cut 15° | 500 — 2000 mm |
| Band width for bevel cut 30° | 500 — 1800 mm |
| Blade length approx. | 2150 mm |
| Cutting length, not stacked | 90-250 mm |
| Cutting length, stacked | 250-2000 mm |
| Cutting shape | Rectangle, Parallelogram, Trapezoid |
| Discharge to container after the shear | min. 90 mm |
| Maximum length | 2000 mm |
| Setting accuracy | 0.1 mm |
| Adjustable feed length | 0.1-9999.9 mm |
| Desired feed length | 90-2000 mm |
| Feed accuracy | ±0.2 mm |
Blanking Coil Line Schleicher - teknolojik süreçler ve işlemler
| Kesme | İş parçası hazırlık aşamasındaki kesme, tüm sac veya şeritten kapalı bir kontur boyunca metal parçanın ayrılması görevini çözer. Burada önemli olan kenar kalitesinden çok hız ve malzeme tasarrufudur — iş parçası zaten daha sonraki işleme tabi tutulacaktır. |
|---|---|

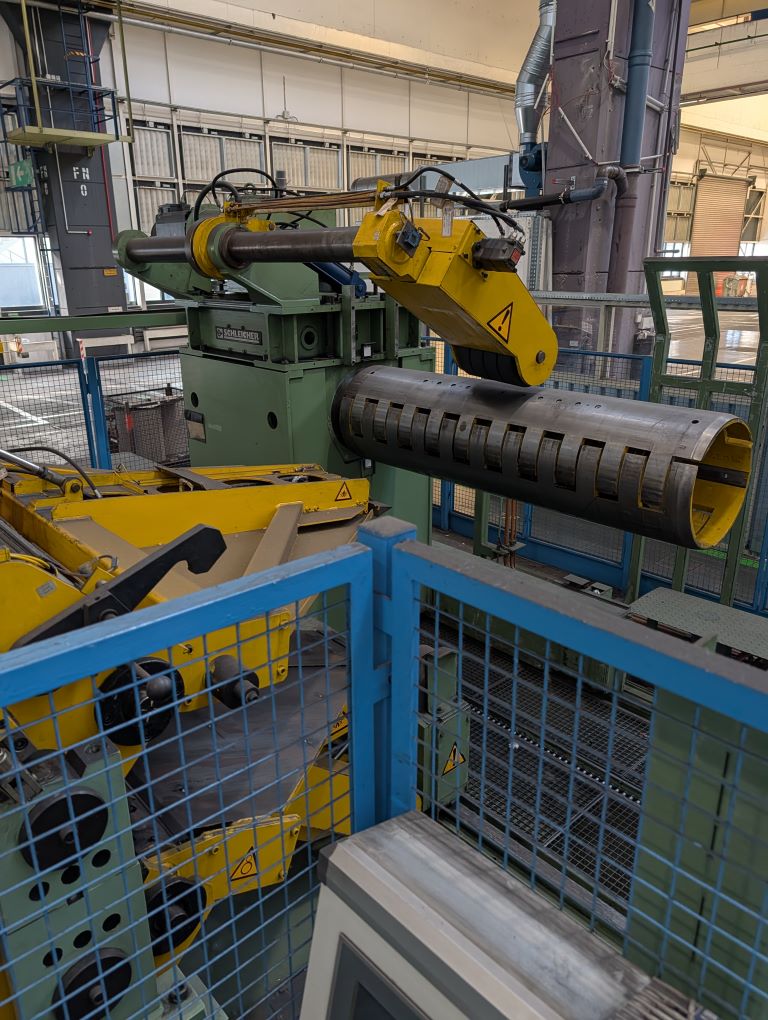

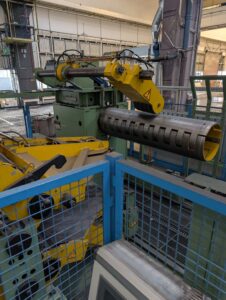

| Açma | Açma işlemi, metal şeridi rulodan kurtarır ve belirlenen hız ve gerginlikle işleme hattına besler. Bu operasyon, üretim döngüsünün sürekliliğini ve damgalama öncesinde şeridin doğru konumlanmasını sağlar. Beslemenin istikrarı, tüm üretimin ritmini ve sonraki işlemlerin kalitesini belirler. |
| Makaslama | Metal, kesme kenarlarının makaslama etkisiyle düz bir hat boyunca kesilir. Süreç hızlıdır, ısıtma veya karmaşık takım gerektirmez. Sonraki damgalamadan önce sac ve şeritlerin kesilmesinde kullanılır. |
| Doğrultma | Sac veya şerit, haddeleme ve taşıma sonrası nadiren tamamen düz olur. Doğrultma, metali kademeli olarak yerleştirilmiş rulo sisteminden geçirerek eğriliği, dalgalanmayı ve iç gerilmeleri giderir. Bu işlemden sonra iş parçası, hassas damgalama için kritik olan düz bir geometriye kavuşur. |
