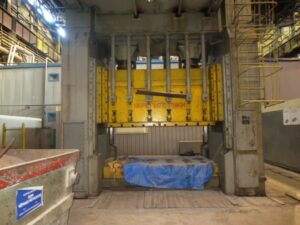

Damgalama presi TMP Voronezh KA3540 - 1000 ton
TMP Voronezh KA3540 damgalama presi - açıklama
Teknik spesifikasyonlar TMP Voronezh KA3540 (ID:75399)
| Type | Stamping press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KA3540 |
| Capacity | 1000 ton |
| Ram stroke | 400 mm |
| Max. ram strokes per min. | 20 |
| Shut height | 1060 mm |
| Ram adjustment | 320 mm |
| Table size | 3150 x 1800 mm |
| Ram size | 3066 x 1700 mm |
| Max. permitted stamp weight on the ram | 13000 kg |
| Column gap size | 1500 x 1900 mm |
| Bolster plate thickness | 250 mm |
| Ram travel to its extreme position where it develops nominal capacity | 12 mm |
| Pneumatic cushion capacity | 200 ton |
| Pneumatic cushion stroke | 200 mm |
| Upper knock-out capacity | 50 ton |
| Main motor power | 132 kW |
| Press dimensions | 5150 x 4700 x 7830 mm |
| Press weight | 200000 kg |
Damgalama presi TMP Voronezh - teknolojik süreçler ve işlemler
| Sac metal damgalama | Sac metal damgalama, kalıplar kullanarak sac malzemeden parça şekillendirme işlemleri sınıfıdır. İş parçası, kalınlıkta önemli bir değişiklik olmadan takım içinde deforme edilir ve belirtilen şekli kazanır. Bu grup, kesme, delme, bükme, çekme ve preslerde gerçekleştirilen diğer süreçleri içerir. Sac metal damgalama, gövde panelleri, muhafazalar ve diğer ince metal parçaların seri üretiminin temelidir. |
|---|---|
| Çekme | Çekme, düz bir iş parçasını içi boş bir ürüne dönüştürür. Sac kenarlardan sıkıştırılırken, takım orta kısmı bastırarak metalin kalıp boşluğuna akmasını ve duvarları oluşturmasını sağlar. Bardak, kapak, muhafaza ve bir tarafı açık diğer parçalar bu şekilde üretilir. |
| Delme | Sac metalde delik açma işlemi kalıpta gerçekleştirilir: keskin kenarlı takım iş parçasından geçer ve malzemeyi kapalı bir kontur boyunca ayırır. Süreç hızlı ve hassastır; doğru ayarlandığında çapak bırakmaz. Sac parçalarda delik, kanal ve kesik üretiminde kullanılır. |
| Kesme | Sacdan kapalı bir kontur boyunca parça kesme işlemi, kesme kalıbı kullanılarak preste gerçekleştirilir. Takım malzemeden geçer ve bitmiş parçayı sacdan ayırır. Konturun hassasiyeti ve kenarın temizliği, nihai ürünün kalitesini belirler. |
| Bükme | Bükme, sac iş parçasına açı veya eğrilik kazandırır. Metal, presin kuvveti altında kalıpta bükülür: dış katmanlar gerilir, iç katmanlar sıkışır ve orta kısım orijinal uzunluğunu korur. Bu işlem, malzeme kalınlığını değiştirmeden belirtilen geometride parçalar üretmeye olanak tanır. |
