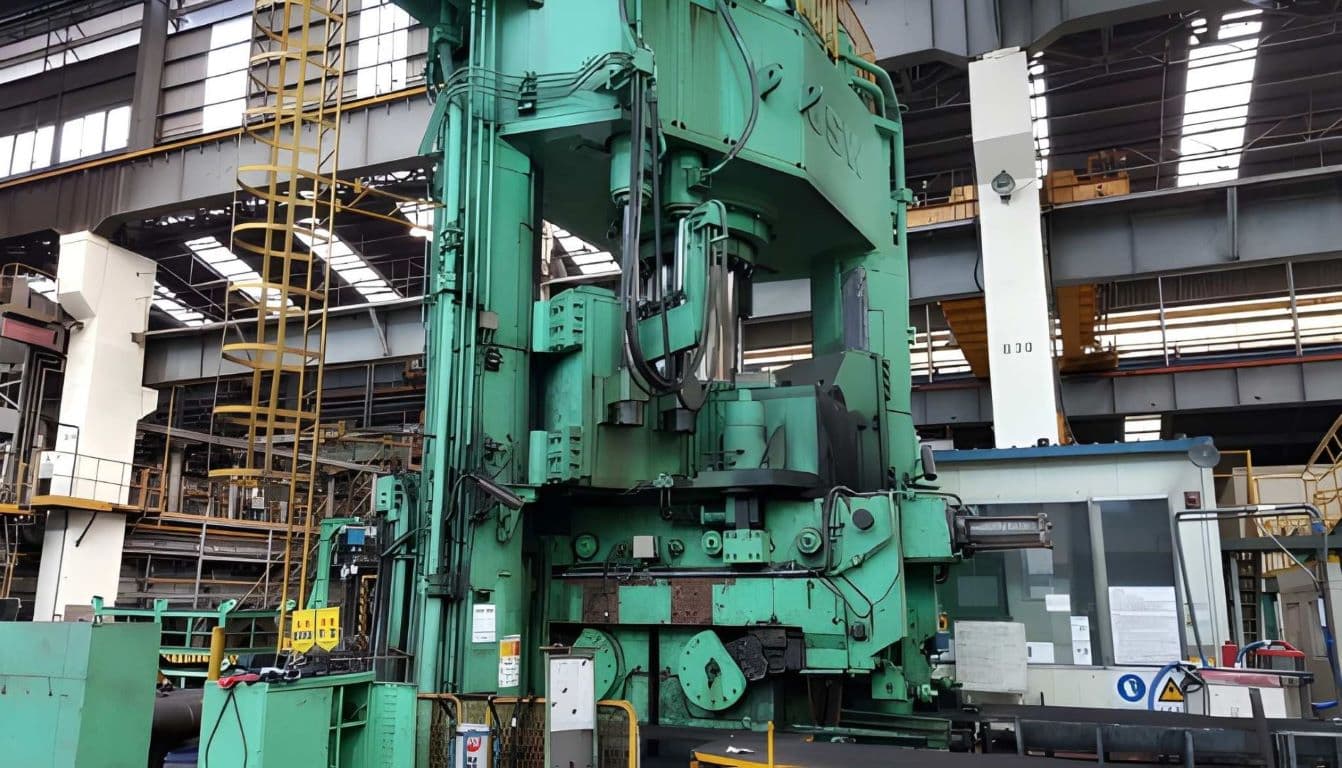

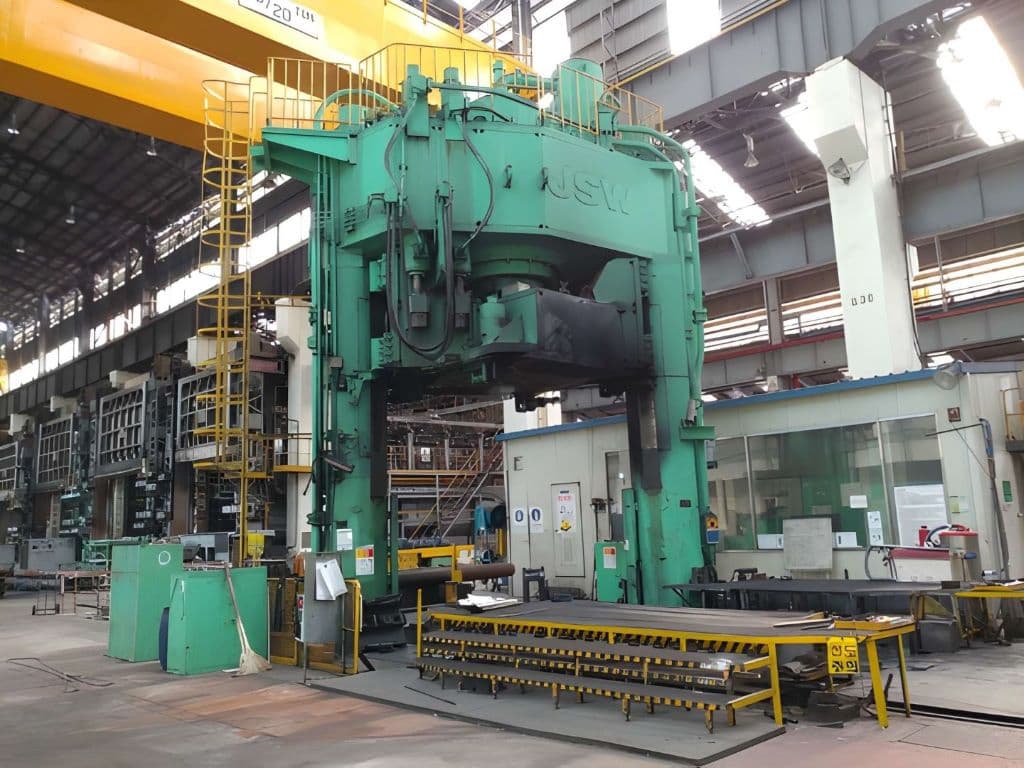

Açık kalıp dövme presi JSW 2500 MT - 2500 ton
JSW 2500 MT açık kalıp dövme presi - açıklama
Teknik spesifikasyonlar JSW 2500 MT (ID:S91425)
| Type | Open die forging press |
|---|---|
| Manufacturer | JSW |
| Model | 2500 MT |
| Year of manufacture | 1992 |
| Capacity | 2500 ton |
| Frame design | 2 Column |
| Main forging cylinder | 2500 ton |
| Lifting cylinders | 150 ton × 4 sets |
| Daylight | 4000 mm |
| Ram stroke | 1800 mm |
| Distance between columns | 2800 mm |
| Approach speed | 250 mm/s (fixed option |
| Forging speed | 30 mm/s (at 2300 ton) |
| Lifting speed | 90 / 180 / 240 mm/s (selectable stages) |
| Working oil pressure | 320 kg/cm² |
| Max forging eccentricity | 200 mm / 500 ton |
| Max height above floor | 9700 mm |
| Total electric power | 652 kW |
| Peak power | 915 kW |

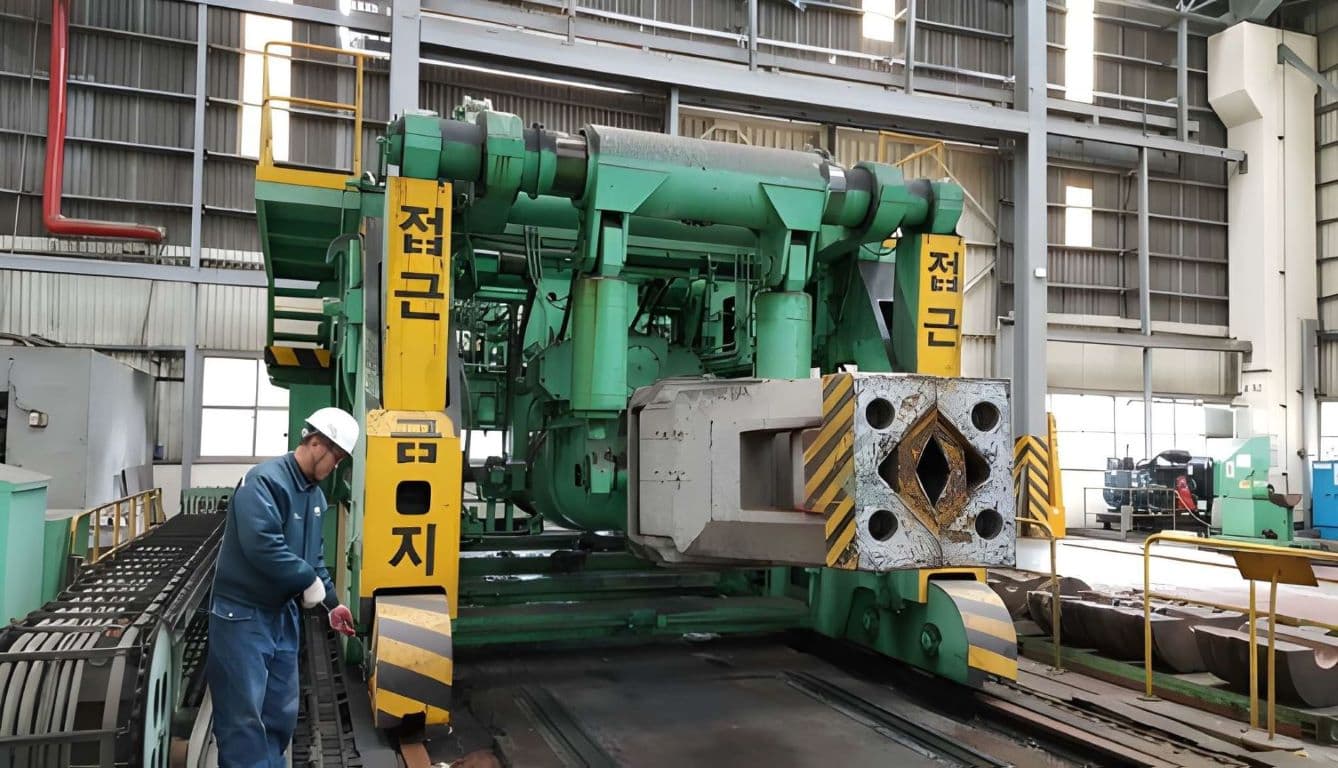

| Included equipment | 20 ton forging manipulator |
Açık kalıp dövme presi JSW - teknolojik süreçler ve işlemler
| Dövme | Metalin plastik deformasyon süreci olup, iş parçası darbe veya statik basınç etkisi altında şekil değiştirir. Dövme sırasında metal yapısı yoğunlaşır, iç homojensizlikler giderilir ve malzemenin mekanik özellikleri iyileşir. Bu sayede dövme ürünler, önemli yükler altında yüksek mukavemet ve güvenilirlik ile öne çıkar. Dövme, hem bitmiş parça üretimi hem de sonraki damgalama için iş parçalarının hazırlanması amacıyla kullanılır. |
|---|---|
| Sıcak dövme | Sıcak dövme, metalin yüksek sıcaklıklarda basınç altında şekillendirilmesi işlemidir. Isıtma, malzemenin deformasyon direncini azaltarak kalıp boşluğuna daha kolay akmasını sağlar. Süreç, yüksek verimlilik ve karmaşık şekillerin oluşturulmasına olanak tanır. Seri ve kütlesel üretimde çelik ve alaşımlardan dövme parça üretiminde kullanılır. |
| Open-die forging | Metal, yanal kısıtlama olmaksızın düz veya profilli takımlar arasında deforme edilir ve her yöne serbestçe akar. İş parçası, tekrarlanan darbeler veya pres stroklarıyla kademeli olarak şekil alır ve operatör her adım arasında konumunu kontrol eder. Bu yöntem, rafine iç yapının önemli olduğu şaft, disk ve halka gibi büyük dövme parçaların üretiminde kullanılır. |
| Ön şekillendirme | Ön şekillendirme, iş parçasını ana damgalama işlemine hazırlar ve gelecekteki parçanın yaklaşık şeklini verir. Metal, nihai dolumu kolaylaştırmak ve takım aşınmasını azaltmak için kalıpta dağıtılır. Bu ara adım, bitmiş ürünün hassasiyetini ve kalitesini artırır. |
| Delme | Delme, malzemeyi çıkarmadan bir takımı iş parçasından geçirerek masif iş parçasında delik oluşturur. Metal yanlara doğru itilir ve çevresindeki yapı korunarak açık veya kör bir delik oluşturulur. İşlem preslerde gerçekleştirilir ve burç, halka, mil gibi içi boş parçaların üretiminde kullanılır. |
