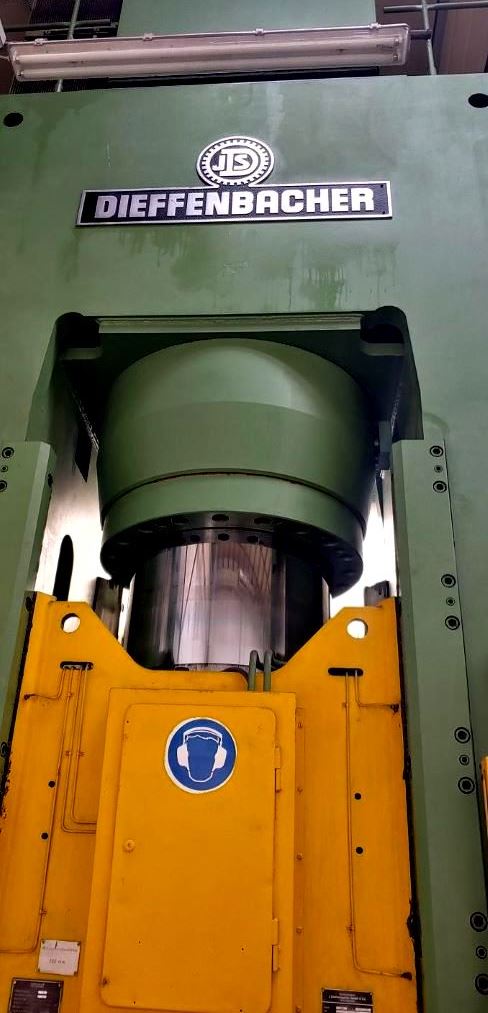

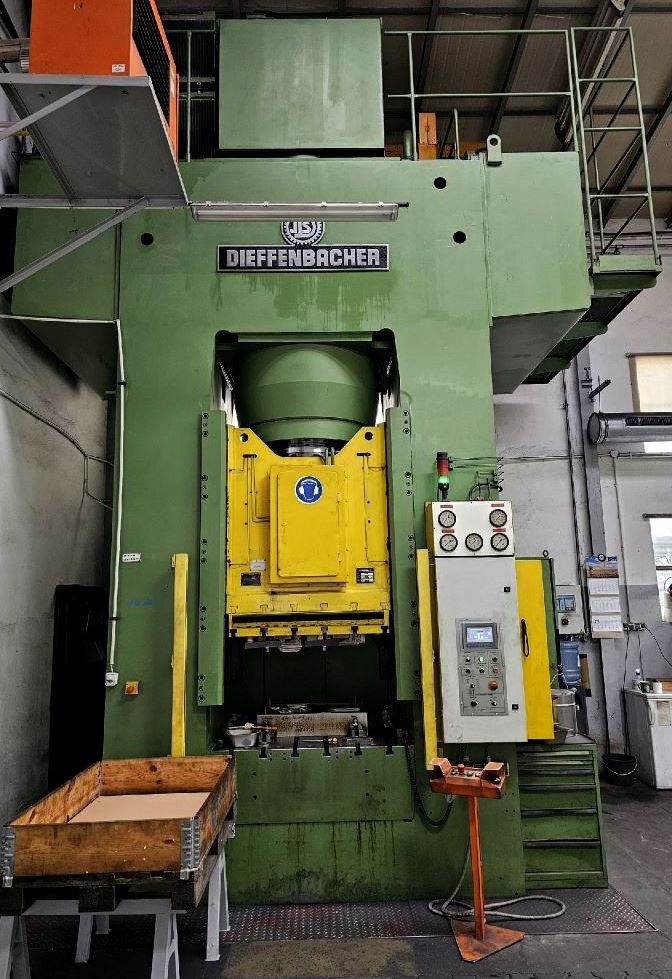

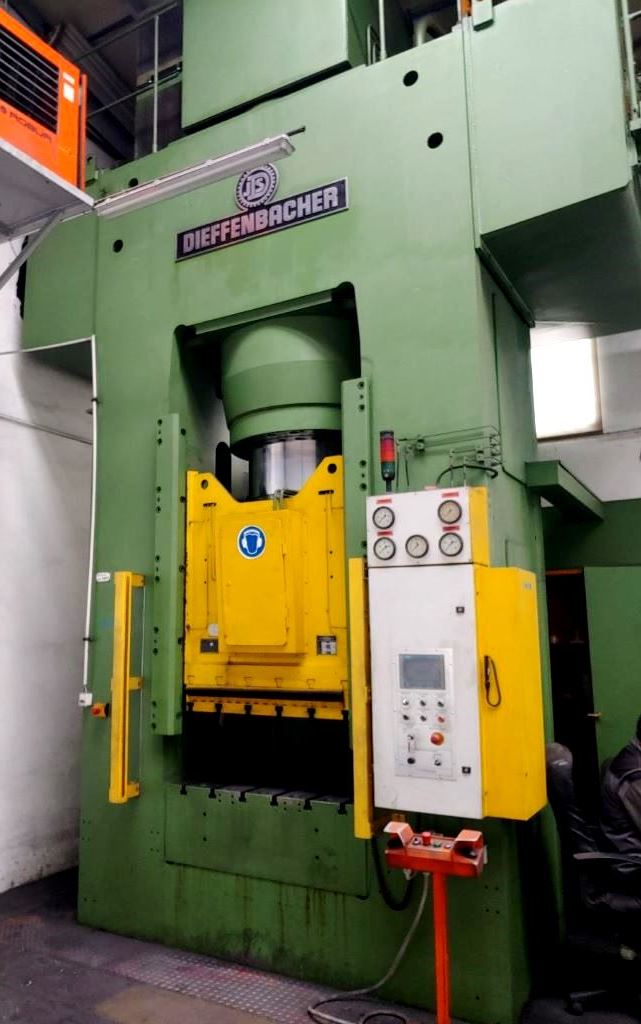

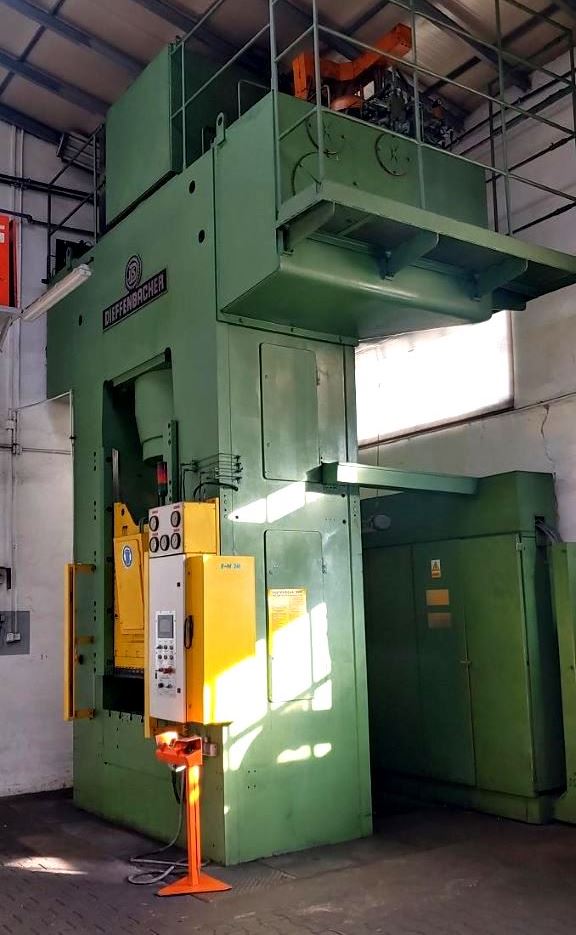

Hidrolik pres Dieffenbacher P0-F 1250A - 1250 ton
Dieffenbacher P0-F 1250A hidrolik pres - açıklama
Teknik spesifikasyonlar Dieffenbacher P0-F 1250A (ID:76433)
| Type | Hydraulic press |
|---|---|
| Manufacturer | Dieffenbacher |
| Model | P0-F 1250A |
| Year of manufacture | 1981 |
| Year of overhaul | 2015 |
| Maximum press force | 1250 ton |
| Maximum return force | 90 ton |

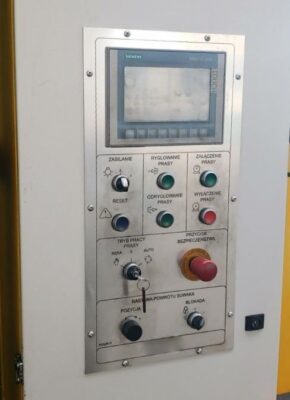

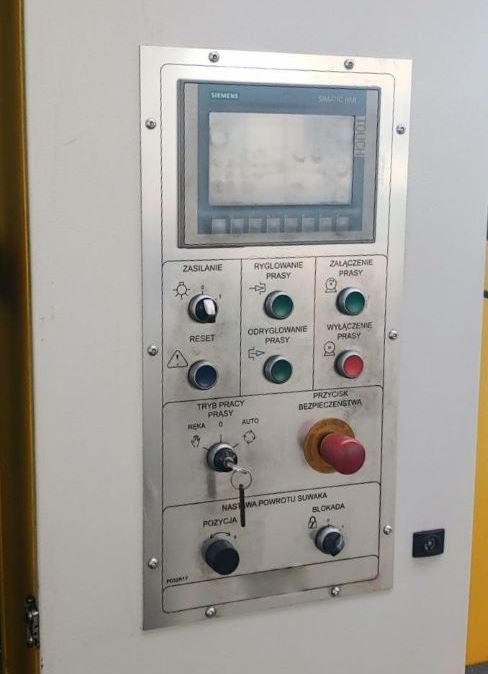

| Control system | Simatic S7 |
| Stroke | 630 mm |

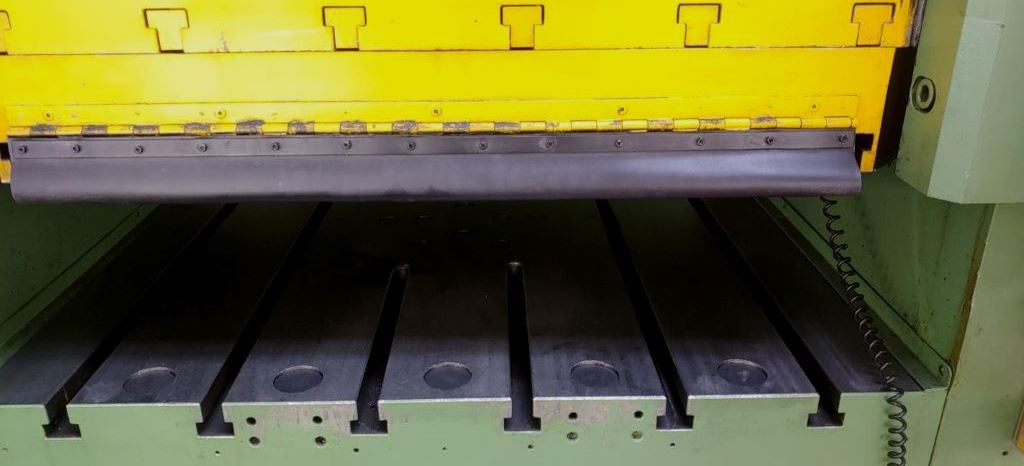

| Table | 1250 x 1250 mm |
| Table height | 900 mm |
| Piston diameter | 770/800 mm |
| Maximum pressing speed (adjustable) | 28 mm/s |
| Maximum working speed (adjustable) | 8.5 mm/s |
| Maximum return speed (adjustable) | 300 mm/s |
| Descent speed (constant) | 300 mm/s |
| Top ejector force | 10 ton |
| Top ejector return force | 5 ton |
| Top ejector stroke | 100 mm |
| Top ejector descent speed | 100 mm/s |
| Top ejector lift speed | 100 mm/s |
| Bottom die cushion force | 50 ton |
| Bottom die cushion return force | 48.5 ton |
| Bottom die cushion stroke | 400 mm |
| Bottom die cushion descent speed | 150 mm/s |
| Bottom die cushion operating speed | 15 mm/s |
| Bottom die cushion lift speed | 76 mm/s |
| Control pressure | 30 bar |
| Operating pressure | 250 bar |
| Weight | 70 ton |
Hidrolik pres Dieffenbacher - teknolojik süreçler ve işlemler
| Presle geçirme | Presle geçirme, bir parçanın pres kuvveti altında diğerine sokulduğu bir montaj işlemidir. Bağlantı, temas yüzeylerinin sürtünmeyle tutulduğu sıkı geçme yoluyla sağlanır. Süreç, ısı veya bağlantı elemanı kullanmadan güçlü ve hassas bağlantılar oluşturur. Burç, rulman, pim ve sıkı geçme gerektiren diğer bileşenlerin montajında kullanılır. |
|---|---|
| Sac metal damgalama | Sac metal damgalama, kalıplar kullanarak sac malzemeden parça şekillendirme işlemleri sınıfıdır. İş parçası, kalınlıkta önemli bir değişiklik olmadan takım içinde deforme edilir ve belirtilen şekli kazanır. Bu grup, kesme, delme, bükme, çekme ve preslerde gerçekleştirilen diğer süreçleri içerir. Sac metal damgalama, gövde panelleri, muhafazalar ve diğer ince metal parçaların seri üretiminin temelidir. |
| Çekme | Çekme, düz bir iş parçasını içi boş bir ürüne dönüştürür. Sac kenarlardan sıkıştırılırken, takım orta kısmı bastırarak metalin kalıp boşluğuna akmasını ve duvarları oluşturmasını sağlar. Bardak, kapak, muhafaza ve bir tarafı açık diğer parçalar bu şekilde üretilir. |
| Derin çekme | Sac iş parçası, enine boyutunu önemli ölçüde aşan bir derinliğe kadar kalıba çekilir. Süreç, yırtılma ve kırışıklıkları önlemek için ara geçişlerle aşamalı olarak yürütülür. Her aşamada metal kademeli olarak yeniden dağıtılır, duvar kalınlığı korunarak parçanın derinliği artırılır. Bu yöntemle silindir, kovan, muhafaza gibi karmaşık şekilli içi boş ürünler elde edilir. |
| Bükme | Bükme, sac iş parçasına açı veya eğrilik kazandırır. Metal, presin kuvveti altında kalıpta bükülür: dış katmanlar gerilir, iç katmanlar sıkışır ve orta kısım orijinal uzunluğunu korur. Bu işlem, malzeme kalınlığını değiştirmeden belirtilen geometride parçalar üretmeye olanak tanır. |
