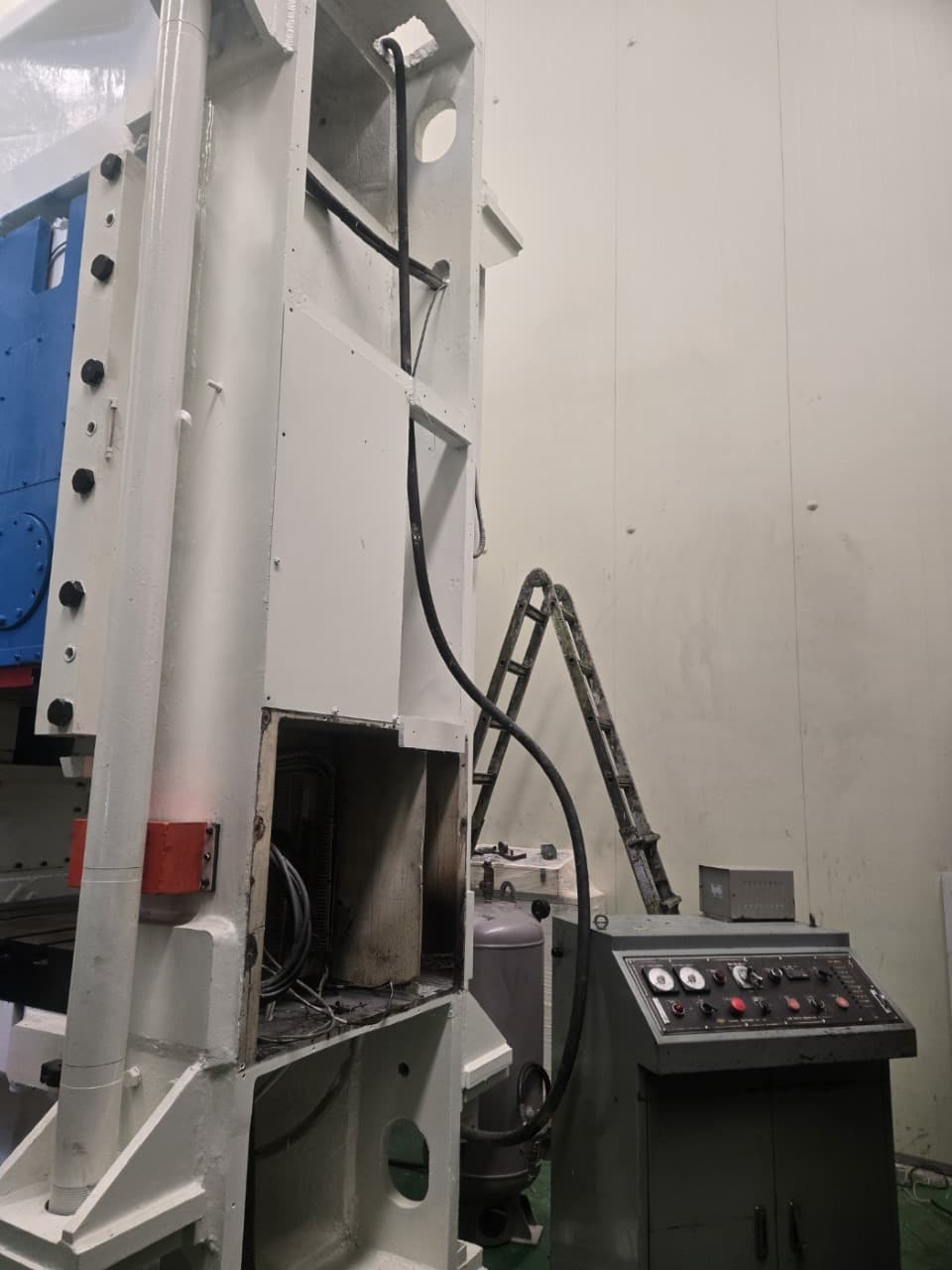

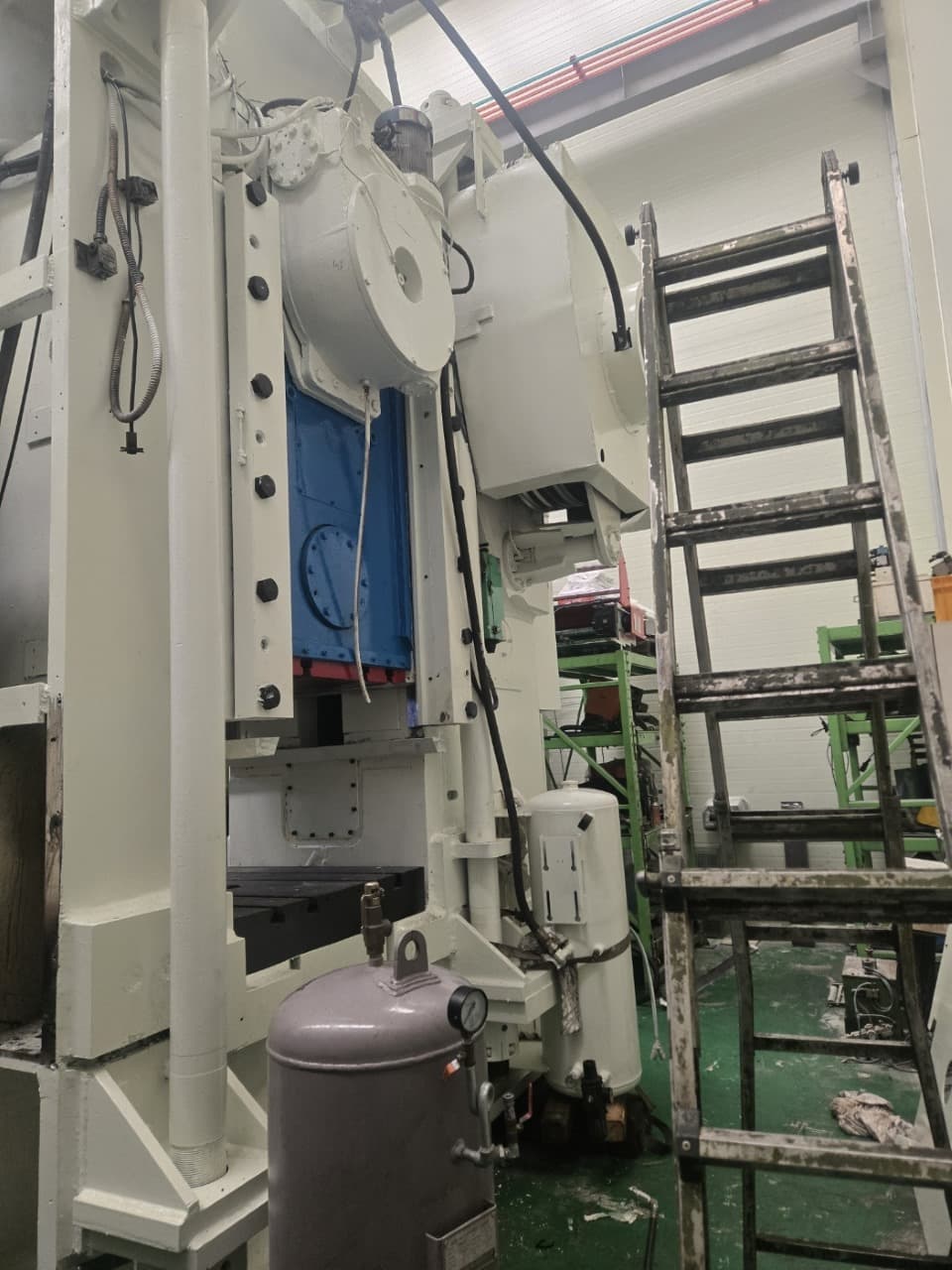

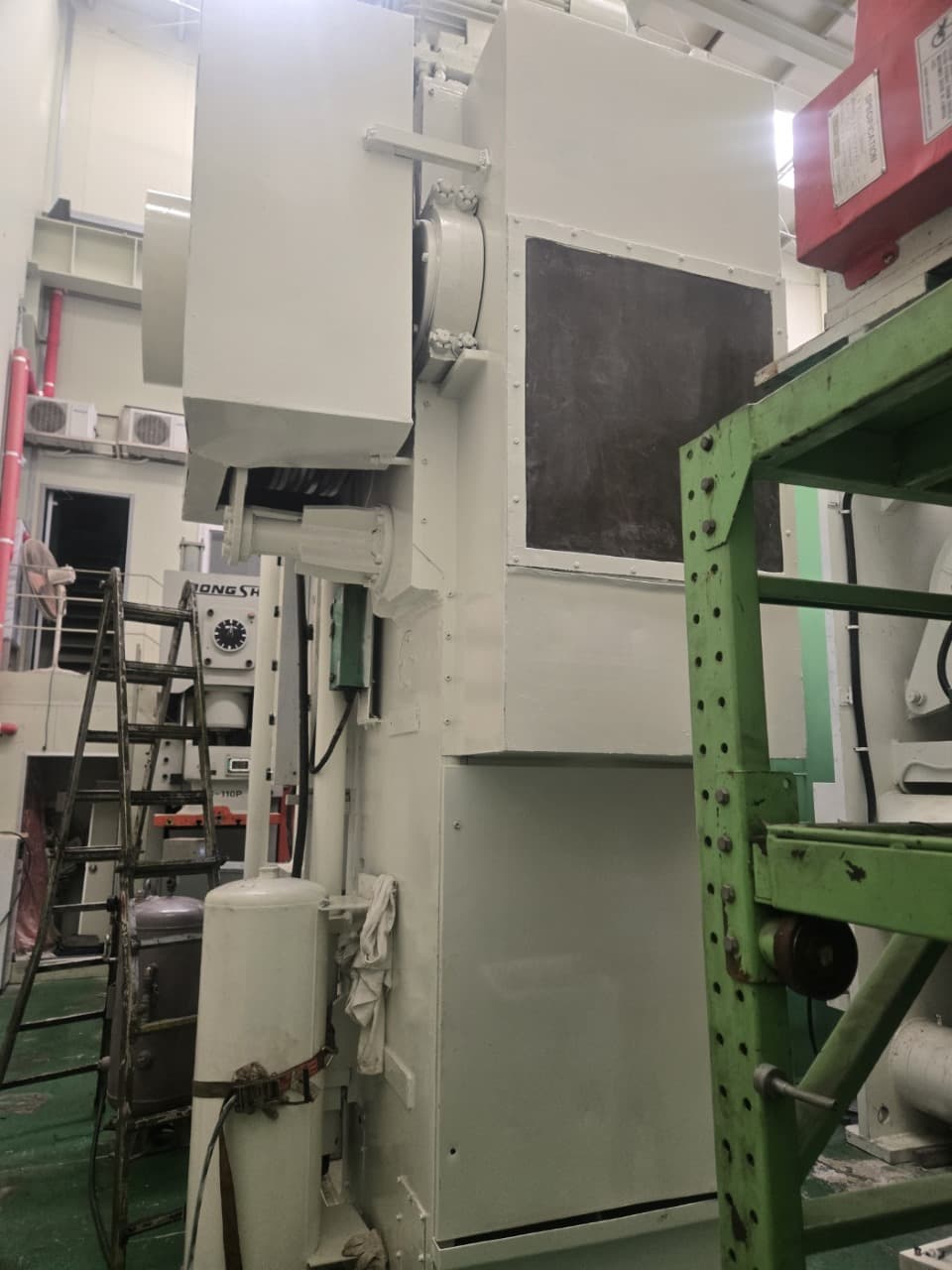

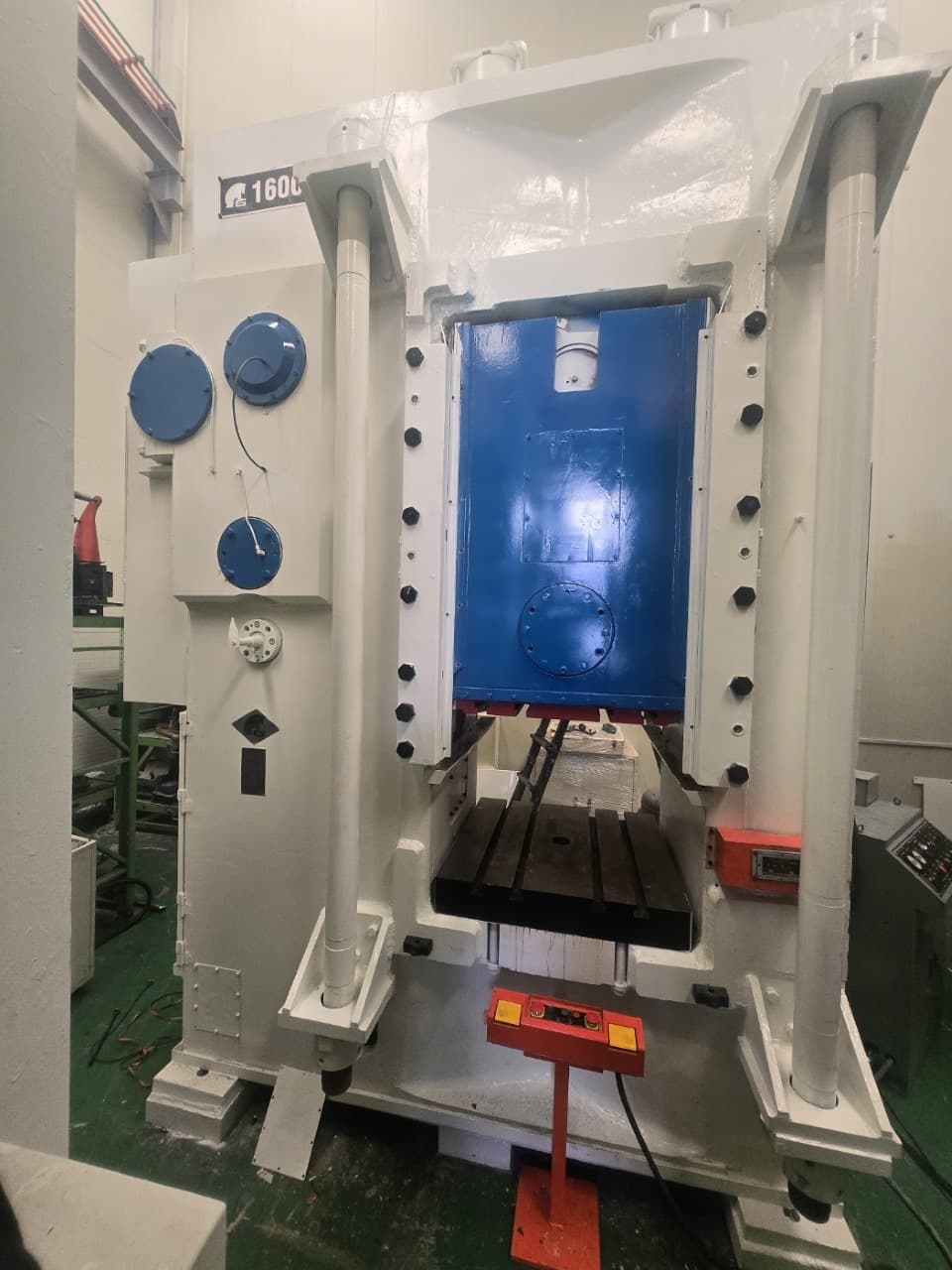

Mafsal eklemli pres Barnaul KB8342 - 1600 ton
Barnaul KB8342 mafsal eklemli pres - açıklama
Teknik spesifikasyonlar Barnaul KB8342 (ID:76511)
| Type | Knuckle joint press |
|---|---|
| Manufacturer | Barnaul |
| Model | KB8342 |
| Year of overhaul | 2026 |
| Nominal force | 16000 kN / 1600 ton |
| Stroke | 180 mm |
| SPM | 25 |
| Shut height | 510 mm |
| Slide size | 800 x 760 mm |
| Table size | 1000 x 1000 mm |
| Slide adjustment | 16 mm |
| Bolster thickness | 160 mm |
| Main motor power | 75 kW |
| Overall dimensions | 3155 x 2040 x 4750 mm |
| Weight | 45000 kg |
Mafsal eklemli pres Barnaul - teknolojik süreçler ve işlemler
| Madeni para basma | Muazzam bir basınç altında kalıp, iş parçasına bastırılır ve metalin takımın en küçük oyuklarına dağılmasını sağlar. Sonuç olarak yüzeyde yüksek hassasiyetle net kabartmalar, yazılar veya desenler oluşur. Metal, kalıbın tüm detaylarını doldurarak geometrisini tamamen yeniden üretir. Kabartma netliği ve boyutsal doğruluğun önemli olduğu madeni para, madalya ve hassas parça üretiminde kullanılır. |
|---|---|
| Kalibrasyon | Dövme parçayı hassas ölçülere getiren son işlemdir. İş parçası kalibrasyon kalıbına yerleştirilir ve basınç altında yüzeyi düzeltilir, geometrisi belirtilen toleranslara getirilir. Bu süreç, önceki işlemlerden kalan küçük şekil bozukluklarını giderir. Sonuç olarak parça, ek talaşlı işlem olmadan sabit ölçülere ve pürüzsüz bir yüzeye kavuşur. |
| Sac metal damgalama | Sac metal damgalama, kalıplar kullanarak sac malzemeden parça şekillendirme işlemleri sınıfıdır. İş parçası, kalınlıkta önemli bir değişiklik olmadan takım içinde deforme edilir ve belirtilen şekli kazanır. Bu grup, kesme, delme, bükme, çekme ve preslerde gerçekleştirilen diğer süreçleri içerir. Sac metal damgalama, gövde panelleri, muhafazalar ve diğer ince metal parçaların seri üretiminin temelidir. |
| Delme | Sac metalde delik açma işlemi kalıpta gerçekleştirilir: keskin kenarlı takım iş parçasından geçer ve malzemeyi kapalı bir kontur boyunca ayırır. Süreç hızlı ve hassastır; doğru ayarlandığında çapak bırakmaz. Sac parçalarda delik, kanal ve kesik üretiminde kullanılır. |
| Kesme | Sacdan kapalı bir kontur boyunca parça kesme işlemi, kesme kalıbı kullanılarak preste gerçekleştirilir. Takım malzemeden geçer ve bitmiş parçayı sacdan ayırır. Konturun hassasiyeti ve kenarın temizliği, nihai ürünün kalitesini belirler. |
| Bükme | Bükme, sac iş parçasına açı veya eğrilik kazandırır. Metal, presin kuvveti altında kalıpta bükülür: dış katmanlar gerilir, iç katmanlar sıkışır ve orta kısım orijinal uzunluğunu korur. Bu işlem, malzeme kalınlığını değiştirmeden belirtilen geometride parçalar üretmeye olanak tanır. |
| Kesme | Malzemenin kesici takım kullanılarak parçalara ayrılmasıdır. Göreve bağlı olarak kesme; preslerde, makaslarda veya özel makinelerde gerçekleştirilir ve iş parçası sacdan, şeritten veya çubuktan ayrılır. Bu işlem, sonraki şekillendirme için gerekli boyutta iş parçaları sağlar. |
