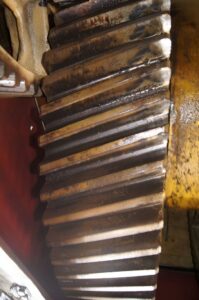

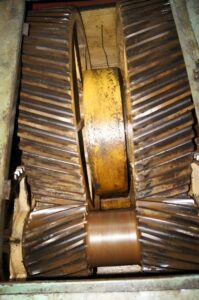

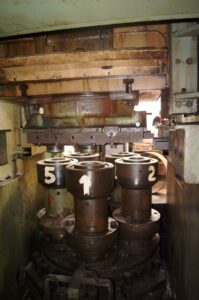

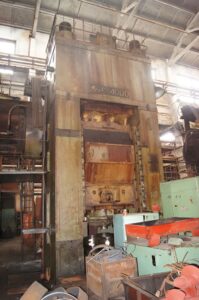

Mafsal eklemli pres TMP Voronezh K04.127.846 - 4000 ton
TMP Voronezh K04.127.846 mafsal eklemli pres - açıklama
Teknik spesifikasyonlar TMP Voronezh K04.127.846 (ID:S90505)
| Type | Knuckle joint press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K04.127.846 |
| Nominal force | 4000 tons |
| Slide stroke | 200 mm |
| Number of continuous slide strokes per minute | 16 |
| Distance between table and slide in its lower position at upper position of adjustment | 2350 mm |
| Distance adjustment between table and slide | 20 mm |
| Table | 1600 x 2040 mm |
| Slide | 1160 x 1080 mm |
| Lower ejector | |
| — Force at stroke of 30 mm | 100 tons |
| — Working stroke | 250 mm |
| Electric motor power of main drive | 132 kW |
| Press dimensions | 5835 x 5100 x 6975 mm |
| Press weight | 271000 kg |
Mafsal eklemli pres TMP Voronezh - teknolojik süreçler ve işlemler
| Madeni para basma | Muazzam bir basınç altında kalıp, iş parçasına bastırılır ve metalin takımın en küçük oyuklarına dağılmasını sağlar. Sonuç olarak yüzeyde yüksek hassasiyetle net kabartmalar, yazılar veya desenler oluşur. Metal, kalıbın tüm detaylarını doldurarak geometrisini tamamen yeniden üretir. Kabartma netliği ve boyutsal doğruluğun önemli olduğu madeni para, madalya ve hassas parça üretiminde kullanılır. |
|---|---|
| Kalibrasyon | Dövme parçayı hassas ölçülere getiren son işlemdir. İş parçası kalibrasyon kalıbına yerleştirilir ve basınç altında yüzeyi düzeltilir, geometrisi belirtilen toleranslara getirilir. Bu süreç, önceki işlemlerden kalan küçük şekil bozukluklarını giderir. Sonuç olarak parça, ek talaşlı işlem olmadan sabit ölçülere ve pürüzsüz bir yüzeye kavuşur. |
| Sac metal damgalama | Sac metal damgalama, kalıplar kullanarak sac malzemeden parça şekillendirme işlemleri sınıfıdır. İş parçası, kalınlıkta önemli bir değişiklik olmadan takım içinde deforme edilir ve belirtilen şekli kazanır. Bu grup, kesme, delme, bükme, çekme ve preslerde gerçekleştirilen diğer süreçleri içerir. Sac metal damgalama, gövde panelleri, muhafazalar ve diğer ince metal parçaların seri üretiminin temelidir. |
| Delme | Sac metalde delik açma işlemi kalıpta gerçekleştirilir: keskin kenarlı takım iş parçasından geçer ve malzemeyi kapalı bir kontur boyunca ayırır. Süreç hızlı ve hassastır; doğru ayarlandığında çapak bırakmaz. Sac parçalarda delik, kanal ve kesik üretiminde kullanılır. |
| Kesme | Sacdan kapalı bir kontur boyunca parça kesme işlemi, kesme kalıbı kullanılarak preste gerçekleştirilir. Takım malzemeden geçer ve bitmiş parçayı sacdan ayırır. Konturun hassasiyeti ve kenarın temizliği, nihai ürünün kalitesini belirler. |
| Bükme | Bükme, sac iş parçasına açı veya eğrilik kazandırır. Metal, presin kuvveti altında kalıpta bükülür: dış katmanlar gerilir, iç katmanlar sıkışır ve orta kısım orijinal uzunluğunu korur. Bu işlem, malzeme kalınlığını değiştirmeden belirtilen geometride parçalar üretmeye olanak tanır. |
| Kesme | Malzemenin kesici takım kullanılarak parçalara ayrılmasıdır. Göreve bağlı olarak kesme; preslerde, makaslarda veya özel makinelerde gerçekleştirilir ve iş parçası sacdan, şeritten veya çubuktan ayrılır. Bu işlem, sonraki şekillendirme için gerekli boyutta iş parçaları sağlar. |
