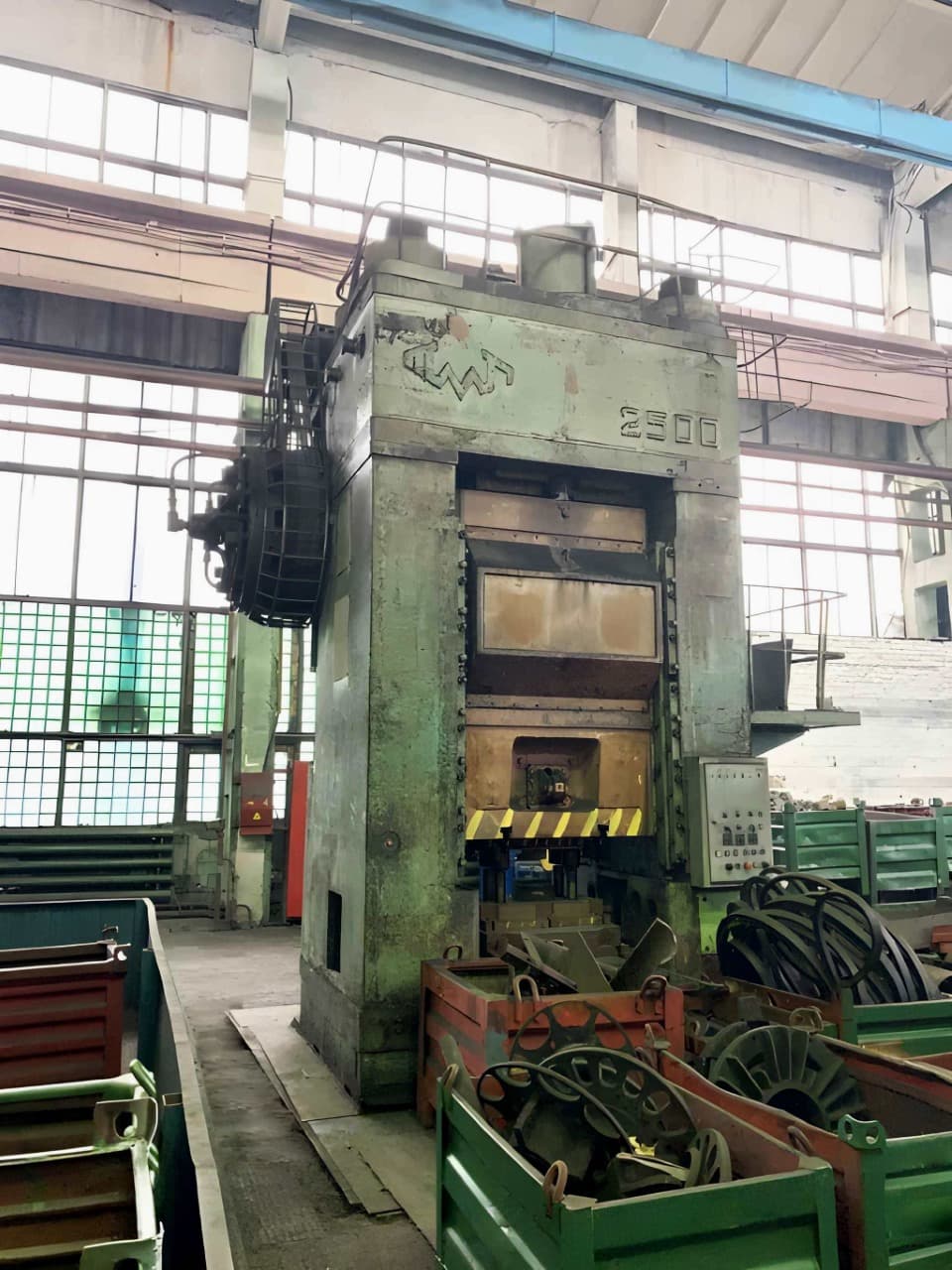

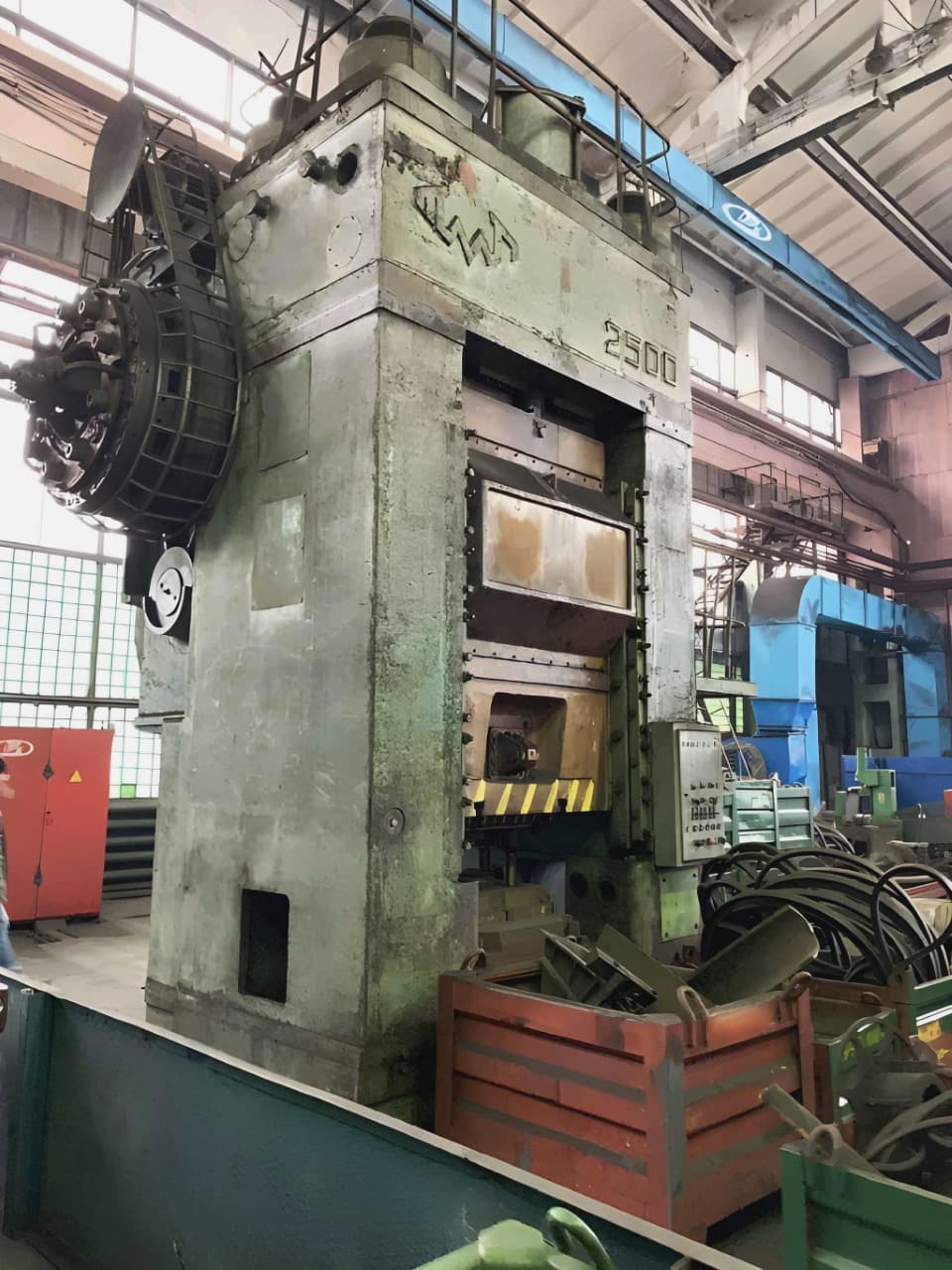

Mafsal eklemli pres TMP Voronezh K504.003.844 - 2500 ton

Dabrox İlan ID: 75686

Bu teklif hakkında detaylı bilgi talep edin:
- stok durumu, fiyat
- ödeme/teslimat koşulları
- spesifikasyonlar, durum, fotoğraflar vb.

* Zorunlu alanlar

TMP Voronezh K504.003.844 mafsal eklemli pres - açıklama

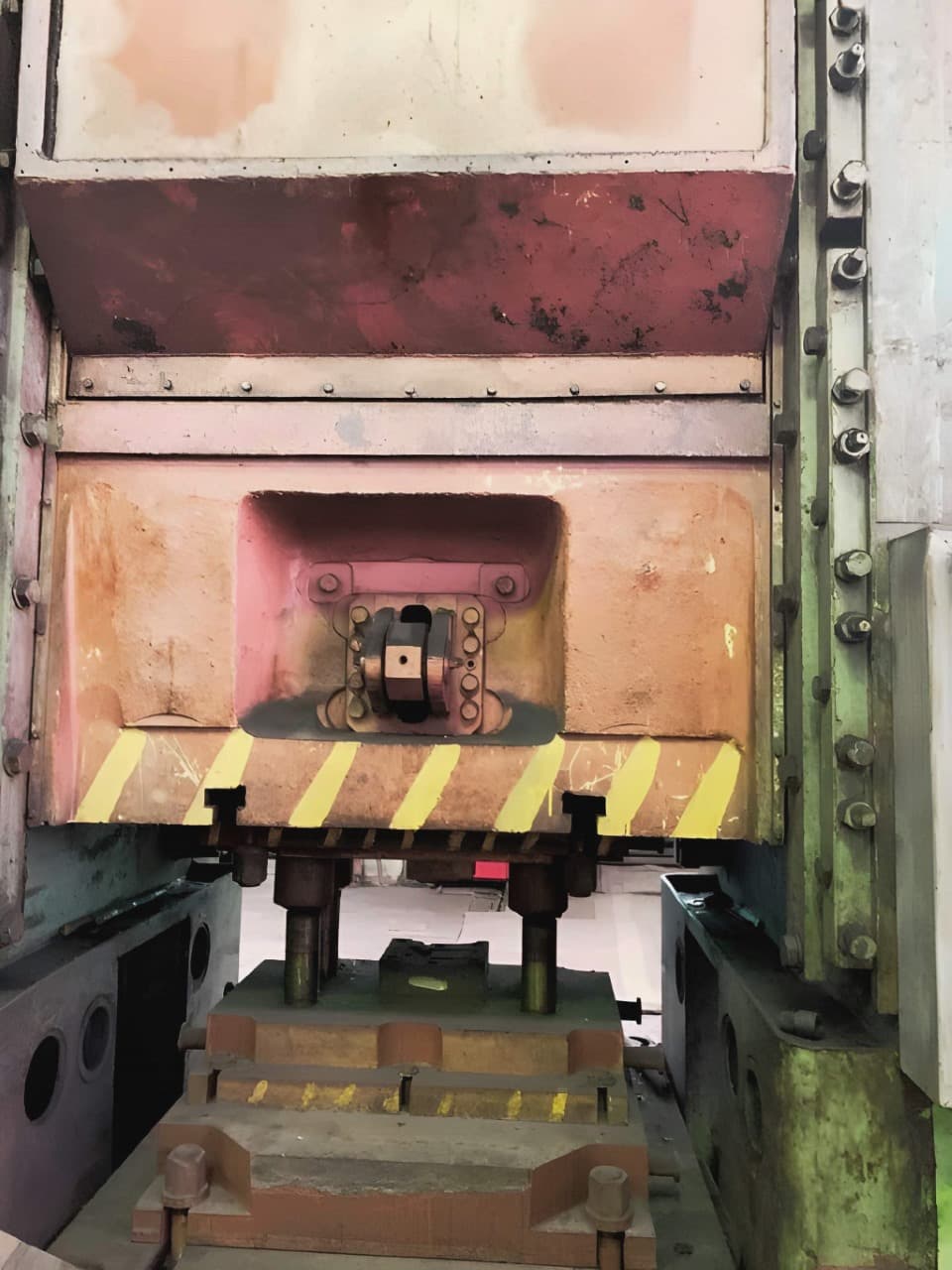

Mafsal eklemli pres TMP Voronezh K504.003.844 - 2500 ton (ID:75686), kısa koç strokuyla yüksek kuvvet sağlayan mafsal eklemli mekanizmaya sahip endüstriyel bir prestir. Makine, nispeten kompakt boyutlarını korurken çalışma döngüsünün son aşamasında önemli bir basınç elde eder. Kısa süreli ancak güçlü kuvvet uygulaması gerektiren madeni para basma, kalibrasyon ve soğuk damgalama işlemlerinde kullanılır.

Teknik spesifikasyonlar TMP Voronezh K504.003.844 (ID:75686)

TipMafsal eklemli pres
ÜreticiTMP Voronezh
ModelK504.003.844
Nominal force2500 tons
Ram stroke190 mm
Number of strokes in 1 minute14-20
Shut height800 mm
Bolster plate-to-ram adjustable stroke15
Ram course in bottom position with max. power4,5
Table size1250 x 1400 mm
Ram size
Front-to-back900 mm
Left-to-right1250 mm
Lower knockout
Stroke50 mm
Force100 kN
Upper knockout
Stroke40 mm
Force100 kN
Main motor77 kW, 380 V
Overall dimensions4770 x 3050 x 5890 mm
Weight125 tons

Mafsal eklemli pres TMP Voronezh - teknolojik süreçler ve işlemler

Madeni para basma Muazzam bir basınç altında kalıp, iş parçasına bastırılır ve metalin takımın en küçük oyuklarına dağılmasını sağlar. Sonuç olarak yüzeyde yüksek hassasiyetle net kabartmalar, yazılar veya desenler oluşur. Metal, kalıbın tüm detaylarını doldurarak geometrisini tamamen yeniden üretir. Kabartma netliği ve boyutsal doğruluğun önemli olduğu madeni para, madalya ve hassas parça üretiminde kullanılır.
Kalibrasyon Dövme parçayı hassas ölçülere getiren son işlemdir. İş parçası kalibrasyon kalıbına yerleştirilir ve basınç altında yüzeyi düzeltilir, geometrisi belirtilen toleranslara getirilir. Bu süreç, önceki işlemlerden kalan küçük şekil bozukluklarını giderir. Sonuç olarak parça, ek talaşlı işlem olmadan sabit ölçülere ve pürüzsüz bir yüzeye kavuşur.
Stamping —
Delme Sac metalde delik açma işlemi kalıpta gerçekleştirilir: keskin kenarlı takım iş parçasından geçer ve malzemeyi kapalı bir kontur boyunca ayırır. Süreç hızlı ve hassastır; doğru ayarlandığında çapak bırakmaz. Sac parçalarda delik, kanal ve kesik üretiminde kullanılır.
Kesme Sacdan kapalı bir kontur boyunca parça kesme işlemi, kesme kalıbı kullanılarak preste gerçekleştirilir. Takım malzemeden geçer ve bitmiş parçayı sacdan ayırır. Konturun hassasiyeti ve kenarın temizliği, nihai ürünün kalitesini belirler.
