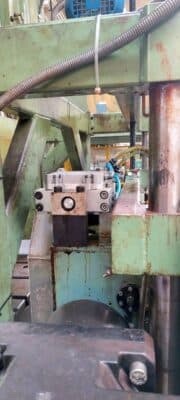

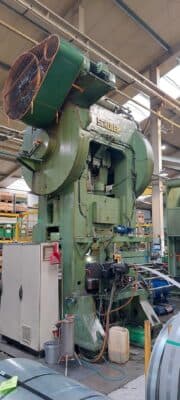

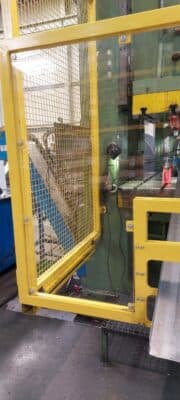

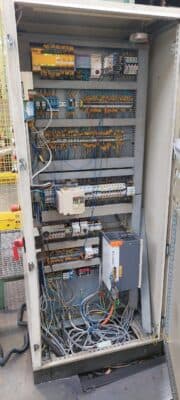

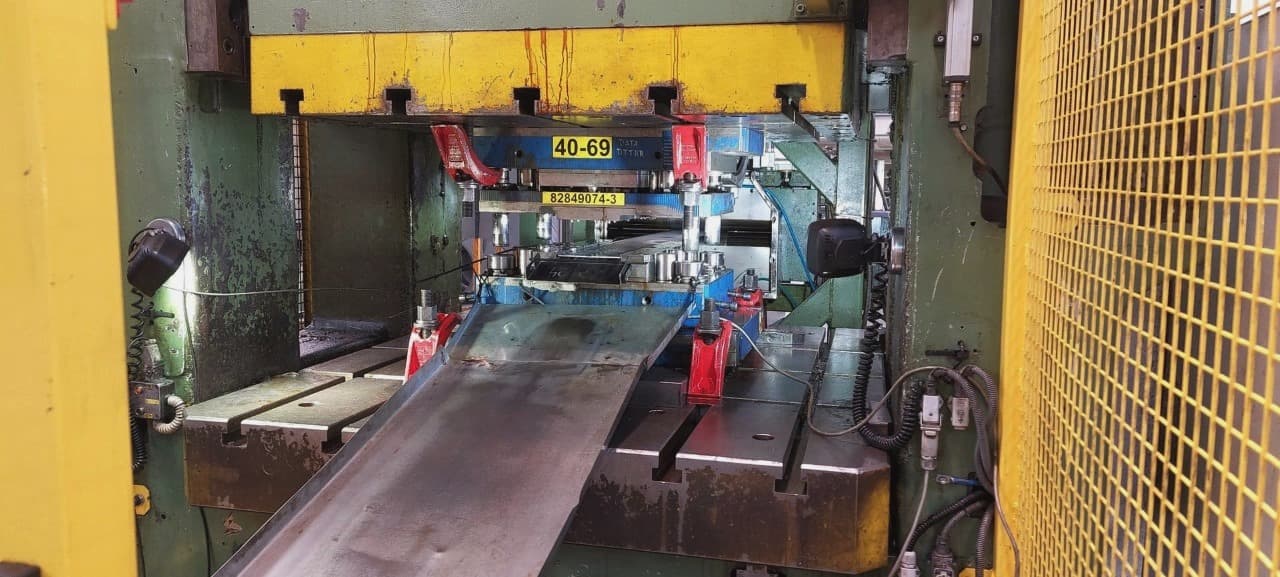

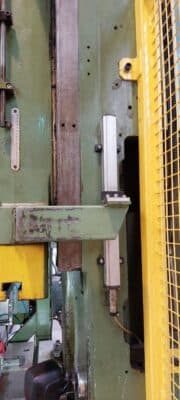

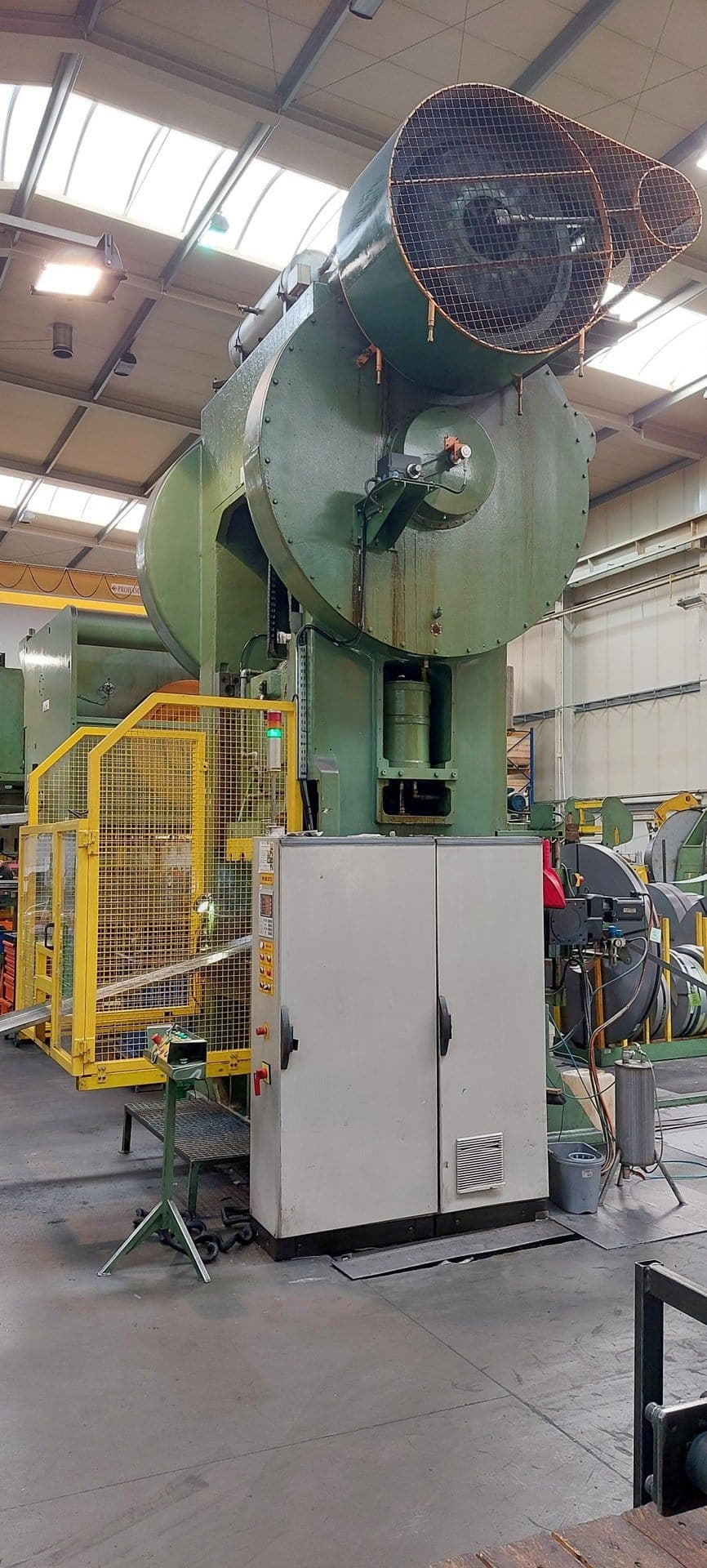

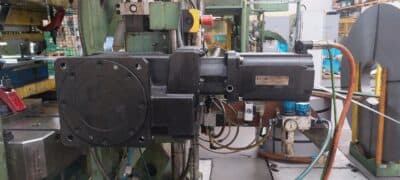

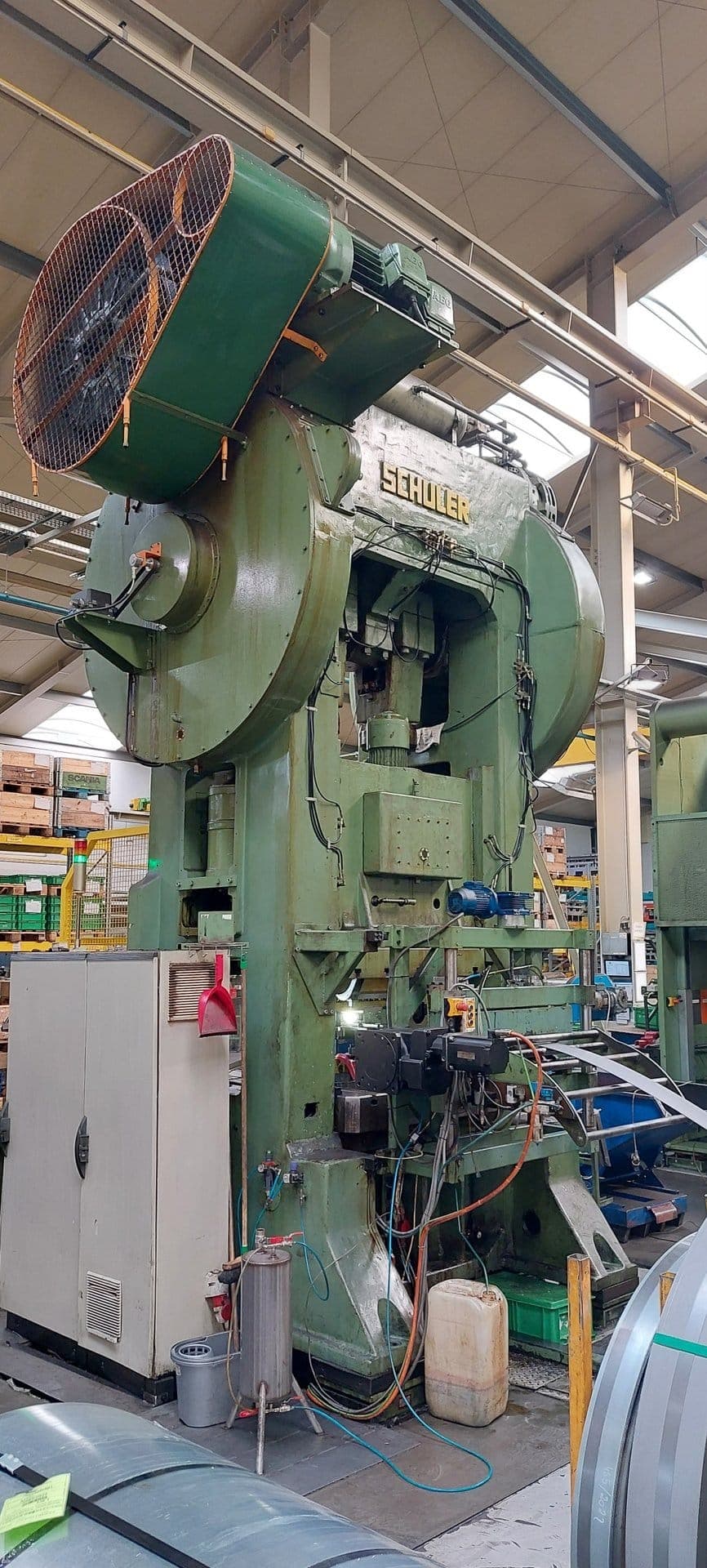

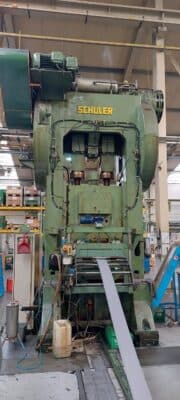

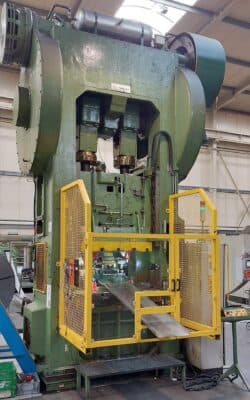

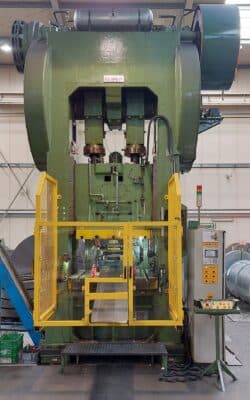

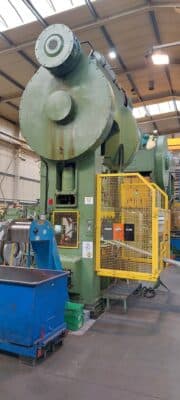

Damgalama presi Schuler P2E2S 315/1.25 - 315 ton
Schuler P2E2S 315/1.25 damgalama presi - açıklama
Teknik spesifikasyonlar Schuler P2E2S 315/1.25 (ID:S93350)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | P2E2S 315/1.25 |
| Nominal force | 3150 kN / 315 ton |
| Table size | 1400 x 1300 mm |
| Maximum workpiece thickness | 5 mm |
| Maximum workpiece width | 600 mm |
| SPM | 20 |
| Maximum stroke | 100 mm |
| Slide adjustment range | 100 mm |
| Slide width | 1100 mm |
| Slide length along feed | 1100 mm |
| Maximum tool height | 560 mm |
| Minimum tool height | 460 mm |
| Maximum opening | 660 mm |
| Minimum opening | 460 mm |
Damgalama presi Schuler - teknolojik süreçler ve işlemler
| Sac metal damgalama | Sac metal damgalama, kalıplar kullanarak sac malzemeden parça şekillendirme işlemleri sınıfıdır. İş parçası, kalınlıkta önemli bir değişiklik olmadan takım içinde deforme edilir ve belirtilen şekli kazanır. Bu grup, kesme, delme, bükme, çekme ve preslerde gerçekleştirilen diğer süreçleri içerir. Sac metal damgalama, gövde panelleri, muhafazalar ve diğer ince metal parçaların seri üretiminin temelidir. |
|---|---|
| Çekme | Çekme, düz bir iş parçasını içi boş bir ürüne dönüştürür. Sac kenarlardan sıkıştırılırken, takım orta kısmı bastırarak metalin kalıp boşluğuna akmasını ve duvarları oluşturmasını sağlar. Bardak, kapak, muhafaza ve bir tarafı açık diğer parçalar bu şekilde üretilir. |
| Delme | Sac metalde delik açma işlemi kalıpta gerçekleştirilir: keskin kenarlı takım iş parçasından geçer ve malzemeyi kapalı bir kontur boyunca ayırır. Süreç hızlı ve hassastır; doğru ayarlandığında çapak bırakmaz. Sac parçalarda delik, kanal ve kesik üretiminde kullanılır. |
| Kesme | Sacdan kapalı bir kontur boyunca parça kesme işlemi, kesme kalıbı kullanılarak preste gerçekleştirilir. Takım malzemeden geçer ve bitmiş parçayı sacdan ayırır. Konturun hassasiyeti ve kenarın temizliği, nihai ürünün kalitesini belirler. |
| Bükme | Bükme, sac iş parçasına açı veya eğrilik kazandırır. Metal, presin kuvveti altında kalıpta bükülür: dış katmanlar gerilir, iç katmanlar sıkışır ve orta kısım orijinal uzunluğunu korur. Bu işlem, malzeme kalınlığını değiştirmeden belirtilen geometride parçalar üretmeye olanak tanır. |
| Kesme | Malzemenin kesici takım kullanılarak parçalara ayrılmasıdır. Göreve bağlı olarak kesme; preslerde, makaslarda veya özel makinelerde gerçekleştirilir ve iş parçası sacdan, şeritten veya çubuktan ayrılır. Bu işlem, sonraki şekillendirme için gerekli boyutta iş parçaları sağlar. |
