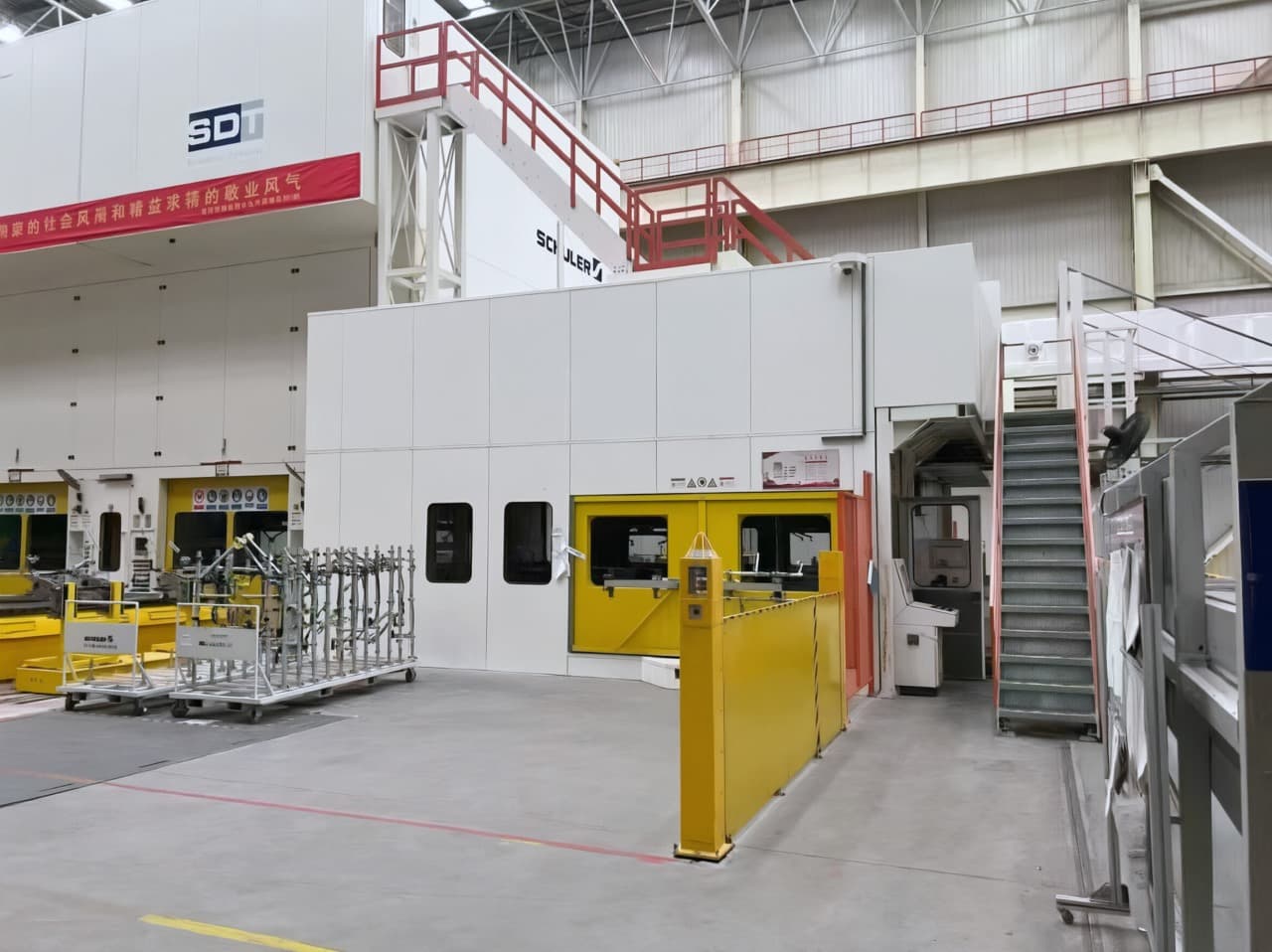

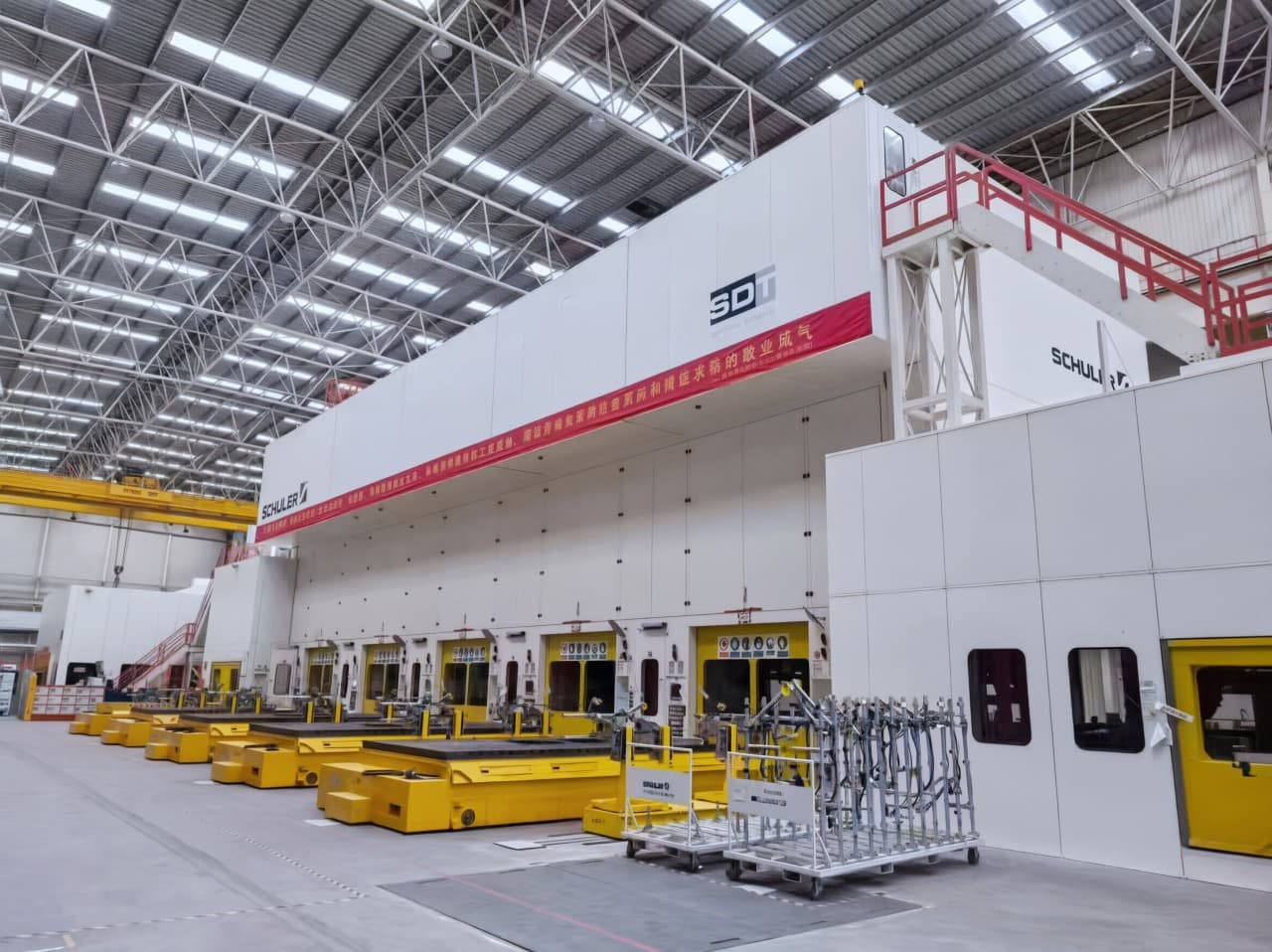

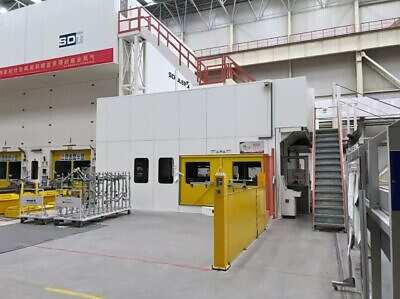

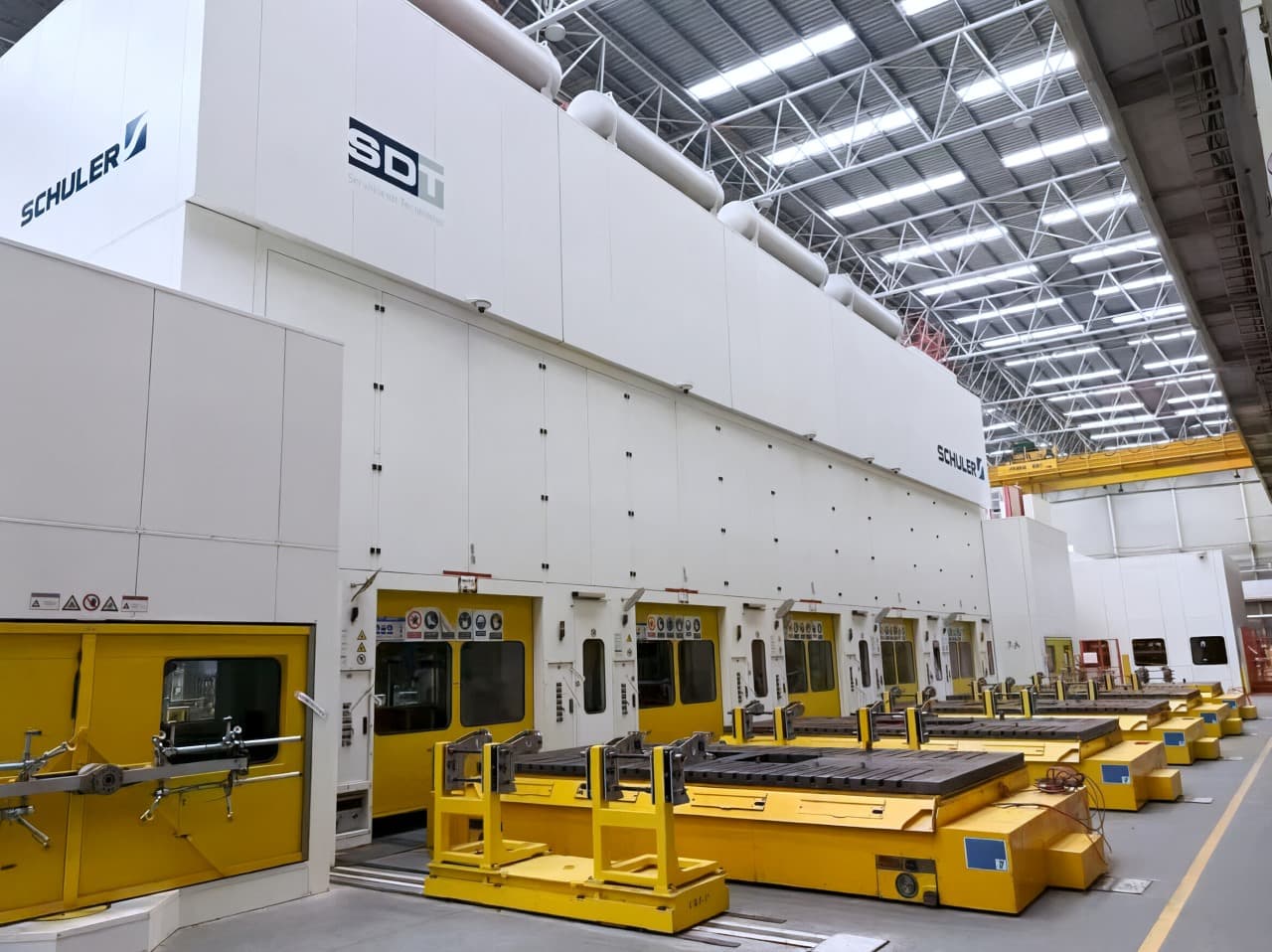

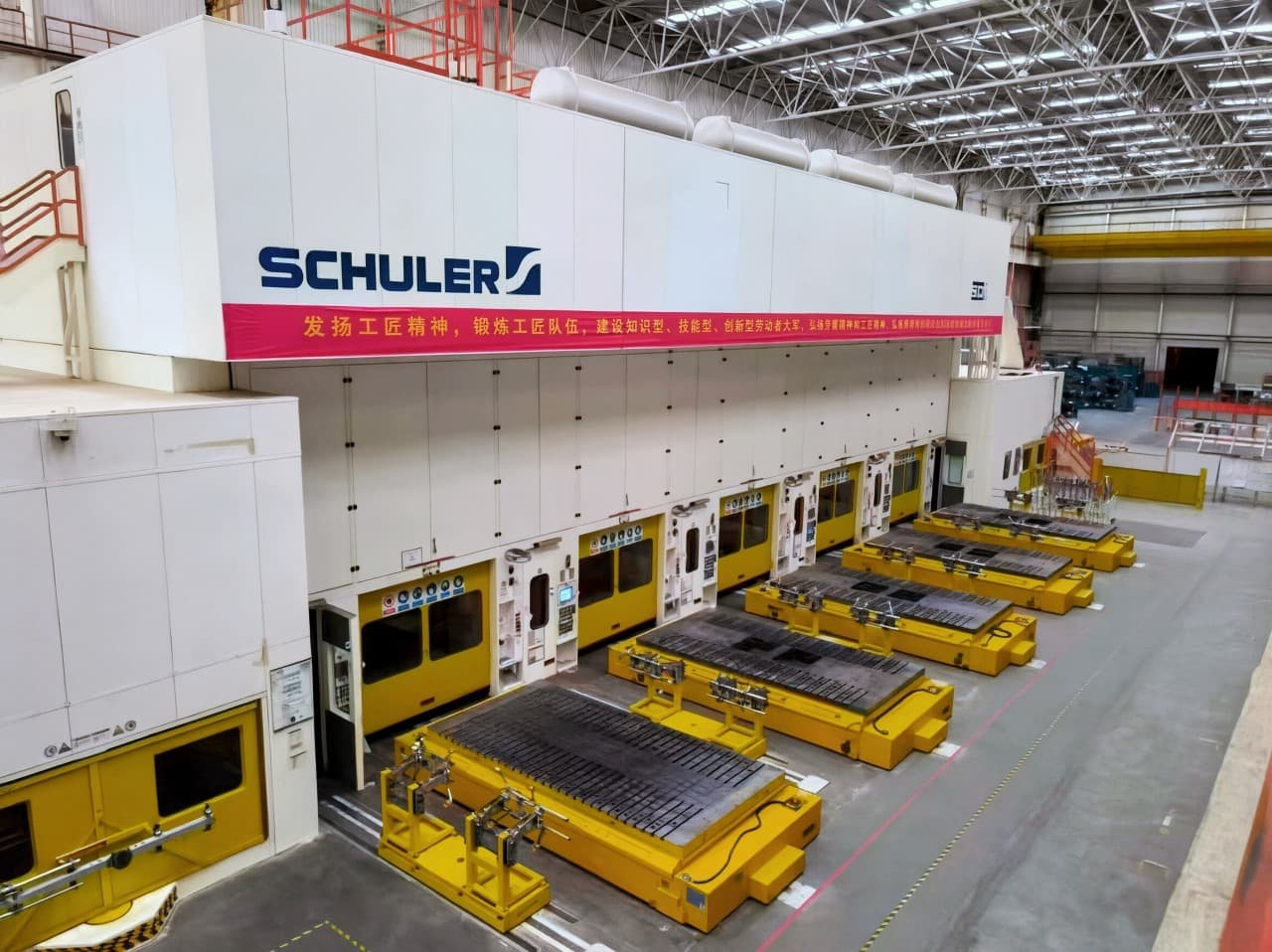

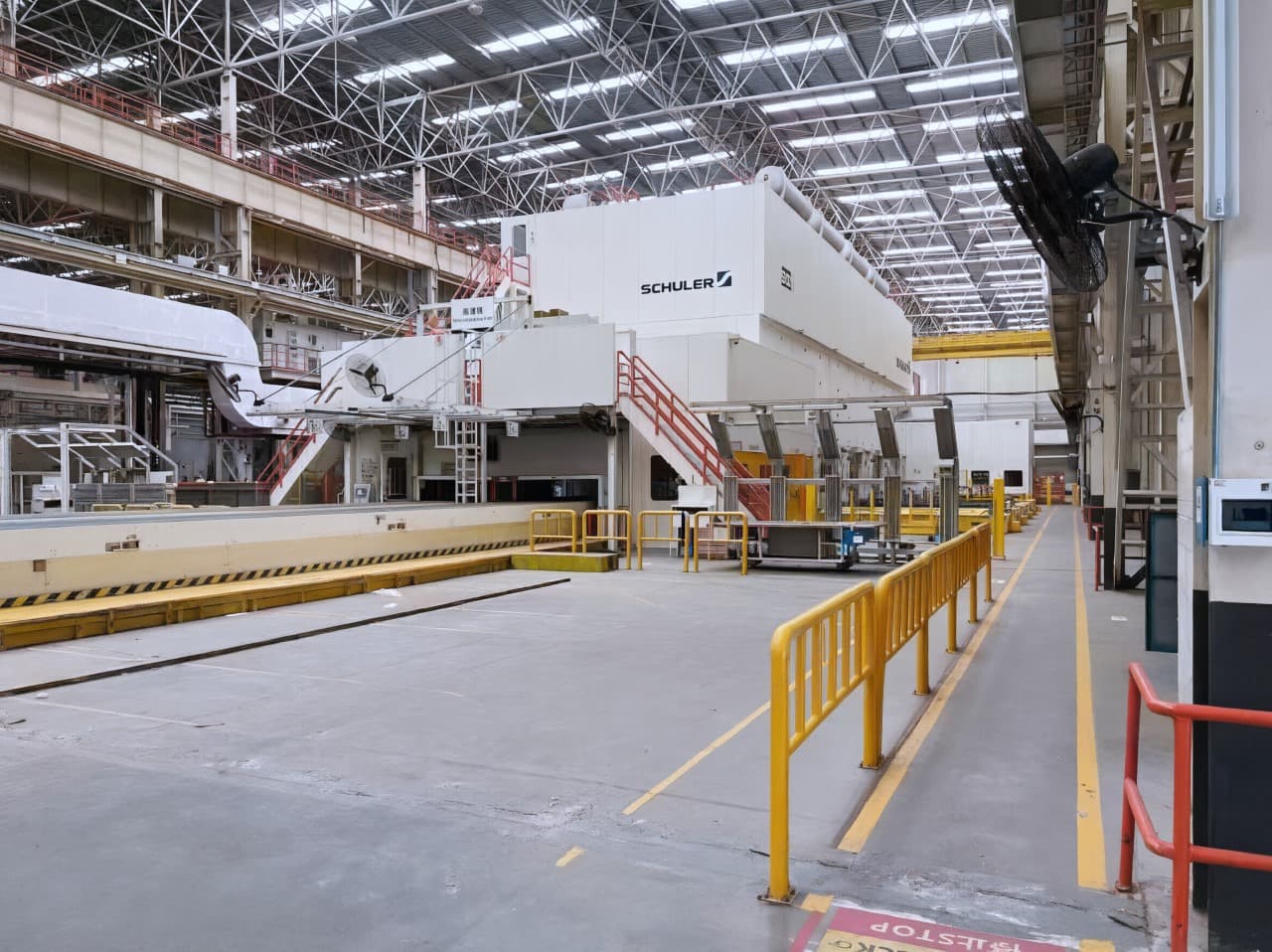

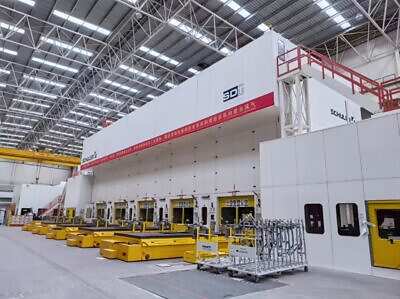

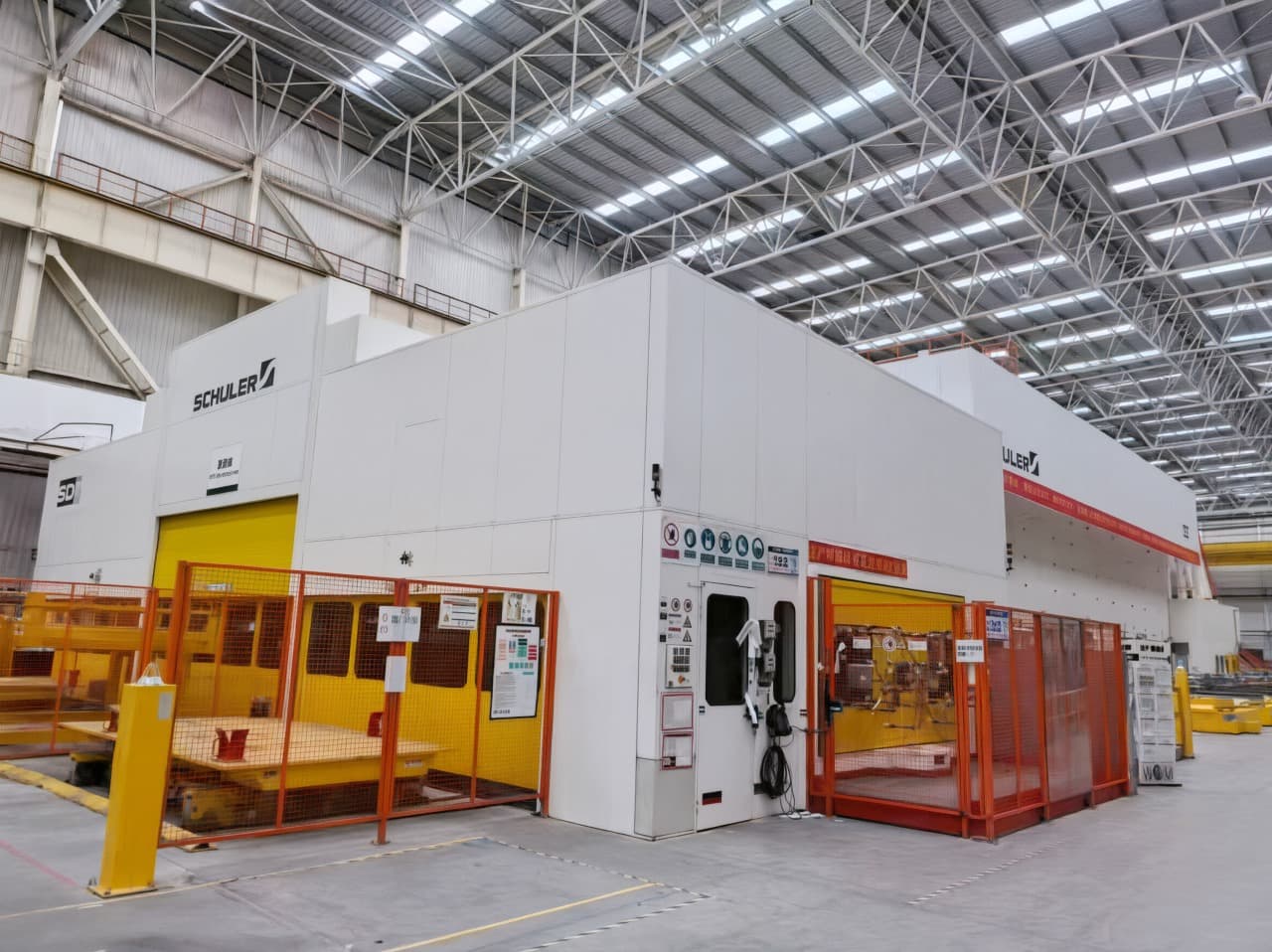

Damgalama hattı Schuler G1 5P/7300 - 7300 ton
Schuler G1 5P/7300 damgalama hattı - açıklama
Schuler G1 5P/7300 video (ID:76537)
Teknik spesifikasyonlar Schuler G1 5P/7300 (ID:76537)
| Type | Stamping line |
|---|---|
| Manufacturer | Schuler |
| Model | G1 5P/7300 |
| Year of manufacture | 2014 |
| Type | Tandem line |
| Press 1 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 2500 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
| Presses 2-5 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 1200 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
Lütfen dikkat: Teknik özellikler tahminidir ve nihai onaya tabidir. Güncel stok durumu ve fiyat ile fotoğraflar ve teknik detaylar için lütfen bizimle iletişime geçin.
Damgalama hattı Schuler - teknolojik süreçler ve işlemler
| Sac metal damgalama | Sac metal damgalama, kalıplar kullanarak sac malzemeden parça şekillendirme işlemleri sınıfıdır. İş parçası, kalınlıkta önemli bir değişiklik olmadan takım içinde deforme edilir ve belirtilen şekli kazanır. Bu grup, kesme, delme, bükme, çekme ve preslerde gerçekleştirilen diğer süreçleri içerir. Sac metal damgalama, gövde panelleri, muhafazalar ve diğer ince metal parçaların seri üretiminin temelidir. |
|---|---|
| Kesme | Sacdan kapalı bir kontur boyunca parça kesme işlemi, kesme kalıbı kullanılarak preste gerçekleştirilir. Takım malzemeden geçer ve bitmiş parçayı sacdan ayırır. Konturun hassasiyeti ve kenarın temizliği, nihai ürünün kalitesini belirler. |
