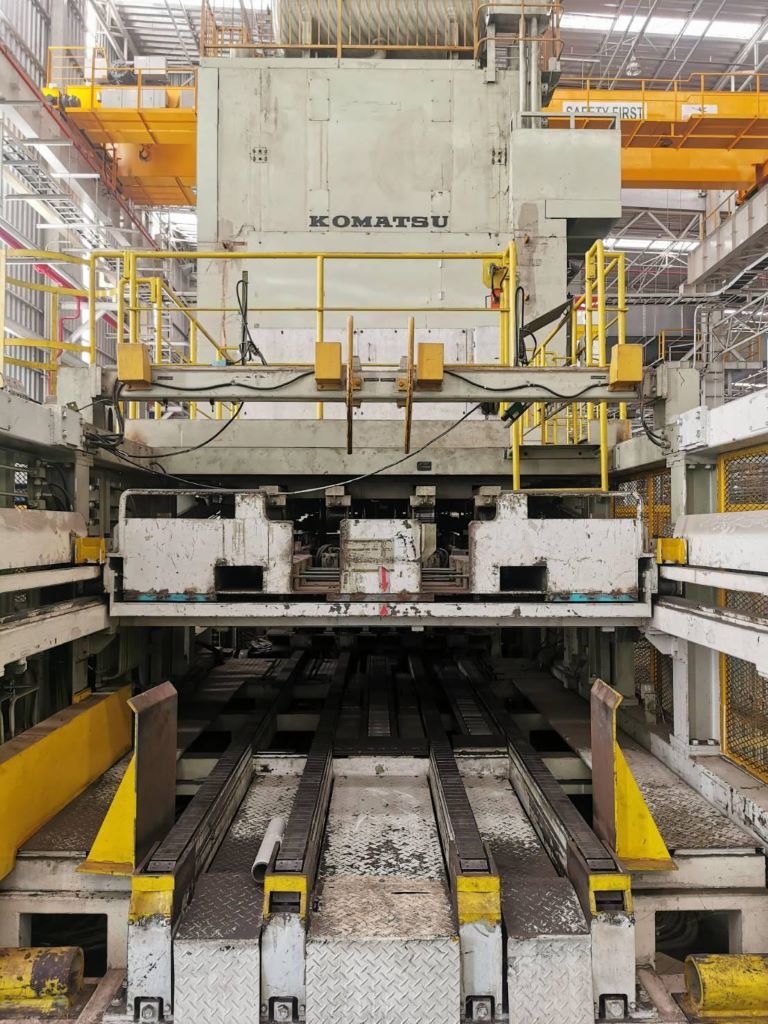

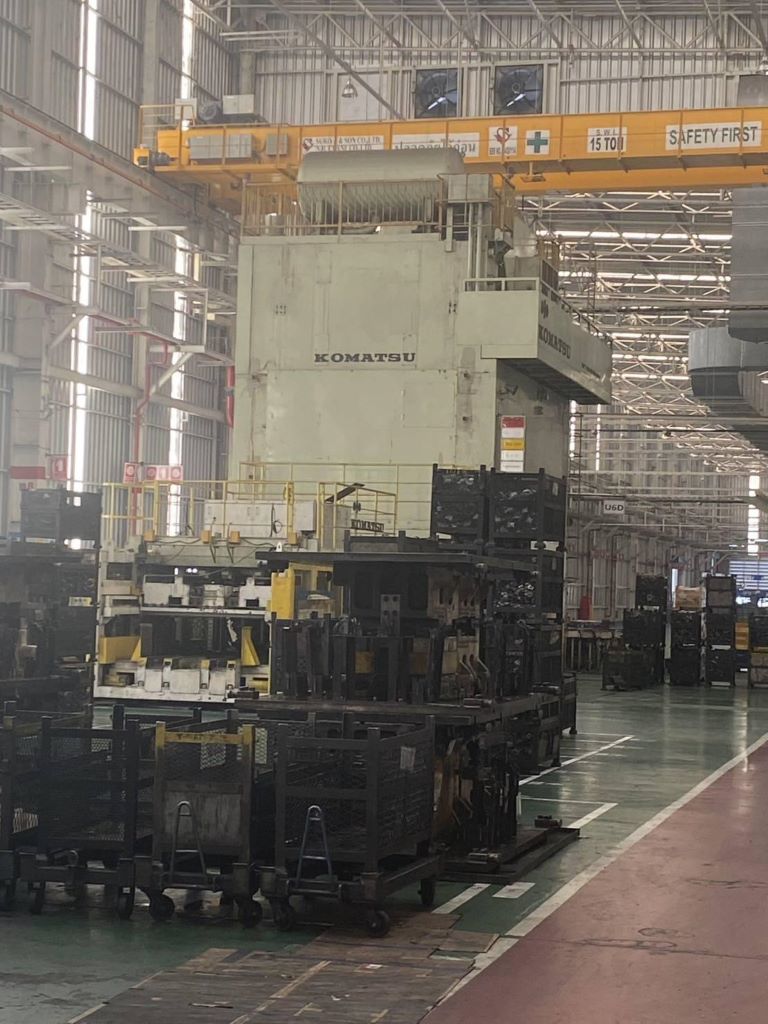

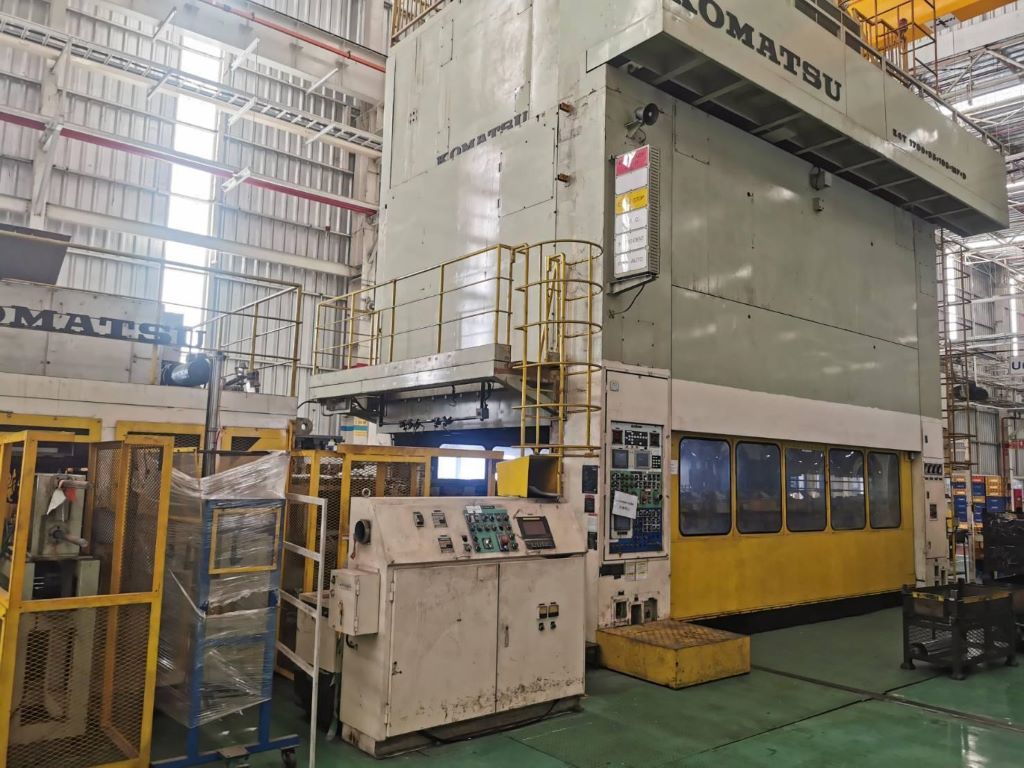

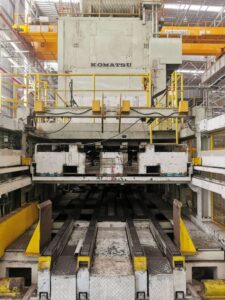

Damgalama presi Komatsu E4T1700 - 1700 ton
Komatsu E4T1700 damgalama presi - açıklama

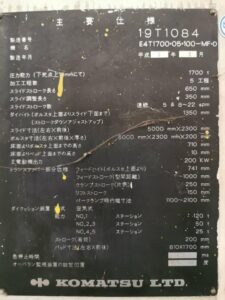

Teknik spesifikasyonlar Komatsu E4T1700 (ID:76304)
| Type | Stamping press |
|---|---|
| Manufacturer | Komatsu |
| Model | E4T1700 |
| Transfer Press | |
| Capacity | 1700 ton |
| Stroke | 650 mm |
| Slide Adj | 350 mm |
| SPM | 8-22 |
| Die Height | 1350 mm |
| Slide area | 5000 x 2300 mm |
| Bolster area | 5000 x 2300 x 200 mm |
| Height (FL to Bolster top) | 710 mm |
| Height (FL to Bed) | 10 mm |
| Main Motor | 200 kw |
| Emergency stop | 310 ms |
| Overrrun Monitor & Setting | 293 Deg & 15 Deg |
| Moving bolster | Front-Rear x 2 set |
| Transfer Unit Specifications | |
| Height | 741 mm (from Bolster top) |
| Feed Stroke | 1000 mm |
| Clamp Stroke | 250 mm (1-side) |
| Lit Stroke | 150 mm |
| Inner distance between Feed Bar | 1100-2100 mm |
| Die Cushion specifications | |
| No. of stage | 5 |
| No. 1 stage | 120 ton |
| No. 2 & 3 stage | 50 ton (each) |
| No. 4 & 5 stage | 25 ton (each) |
| Cushion stroke | 200 mm (Effective) |
| Cushion Pad (LR x FB) | 810 x 1700 mm |
Damgalama presi Komatsu - teknolojik süreçler ve işlemler
| Sac metal damgalama | Sac metal damgalama, kalıplar kullanarak sac malzemeden parça şekillendirme işlemleri sınıfıdır. İş parçası, kalınlıkta önemli bir değişiklik olmadan takım içinde deforme edilir ve belirtilen şekli kazanır. Bu grup, kesme, delme, bükme, çekme ve preslerde gerçekleştirilen diğer süreçleri içerir. Sac metal damgalama, gövde panelleri, muhafazalar ve diğer ince metal parçaların seri üretiminin temelidir. |
|---|---|
| Çekme | Çekme, düz bir iş parçasını içi boş bir ürüne dönüştürür. Sac kenarlardan sıkıştırılırken, takım orta kısmı bastırarak metalin kalıp boşluğuna akmasını ve duvarları oluşturmasını sağlar. Bardak, kapak, muhafaza ve bir tarafı açık diğer parçalar bu şekilde üretilir. |
| Delme | Sac metalde delik açma işlemi kalıpta gerçekleştirilir: keskin kenarlı takım iş parçasından geçer ve malzemeyi kapalı bir kontur boyunca ayırır. Süreç hızlı ve hassastır; doğru ayarlandığında çapak bırakmaz. Sac parçalarda delik, kanal ve kesik üretiminde kullanılır. |
| Kesme | Sacdan kapalı bir kontur boyunca parça kesme işlemi, kesme kalıbı kullanılarak preste gerçekleştirilir. Takım malzemeden geçer ve bitmiş parçayı sacdan ayırır. Konturun hassasiyeti ve kenarın temizliği, nihai ürünün kalitesini belirler. |
| Bükme | Bükme, sac iş parçasına açı veya eğrilik kazandırır. Metal, presin kuvveti altında kalıpta bükülür: dış katmanlar gerilir, iç katmanlar sıkışır ve orta kısım orijinal uzunluğunu korur. Bu işlem, malzeme kalınlığını değiştirmeden belirtilen geometride parçalar üretmeye olanak tanır. |
