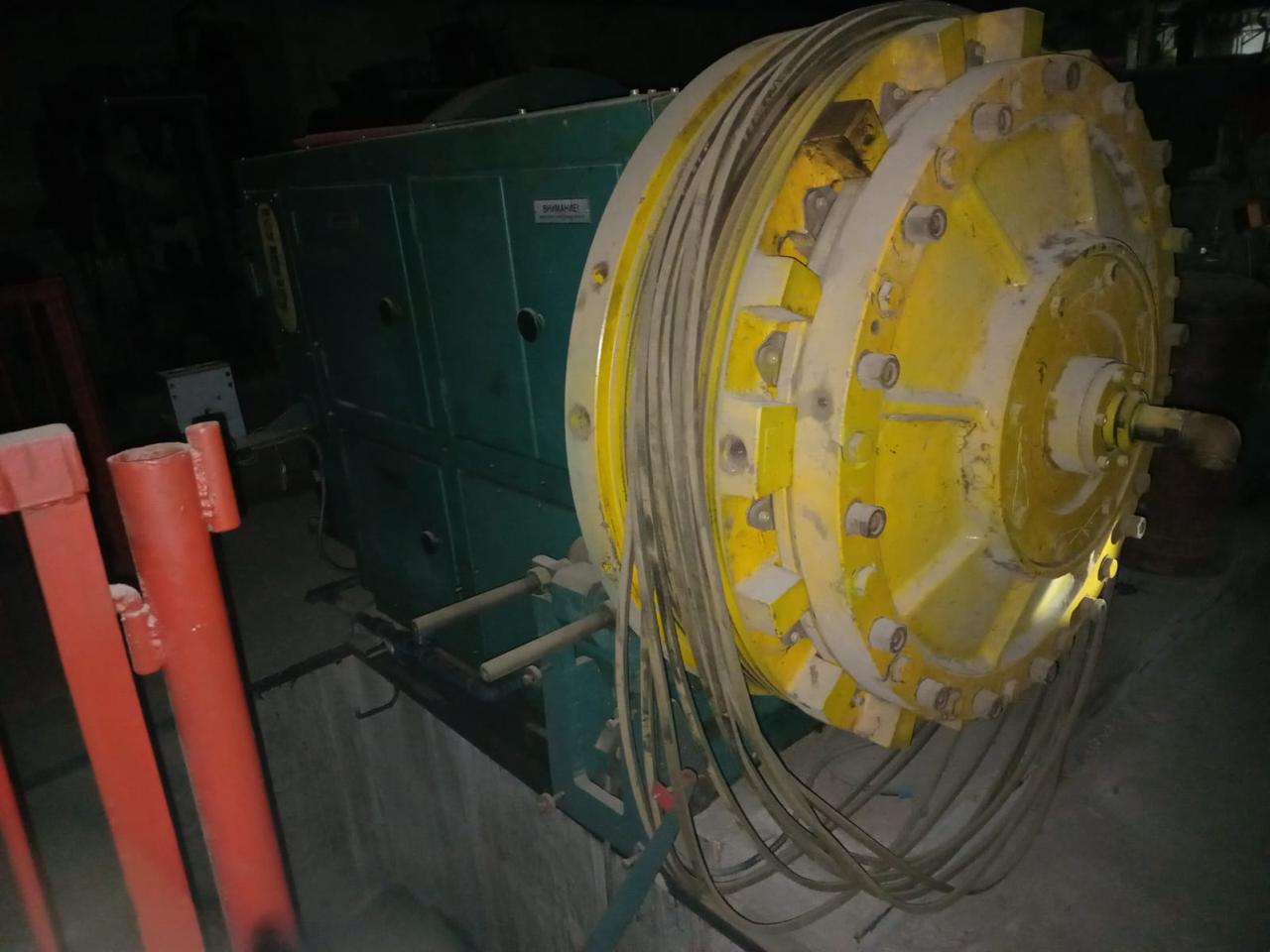

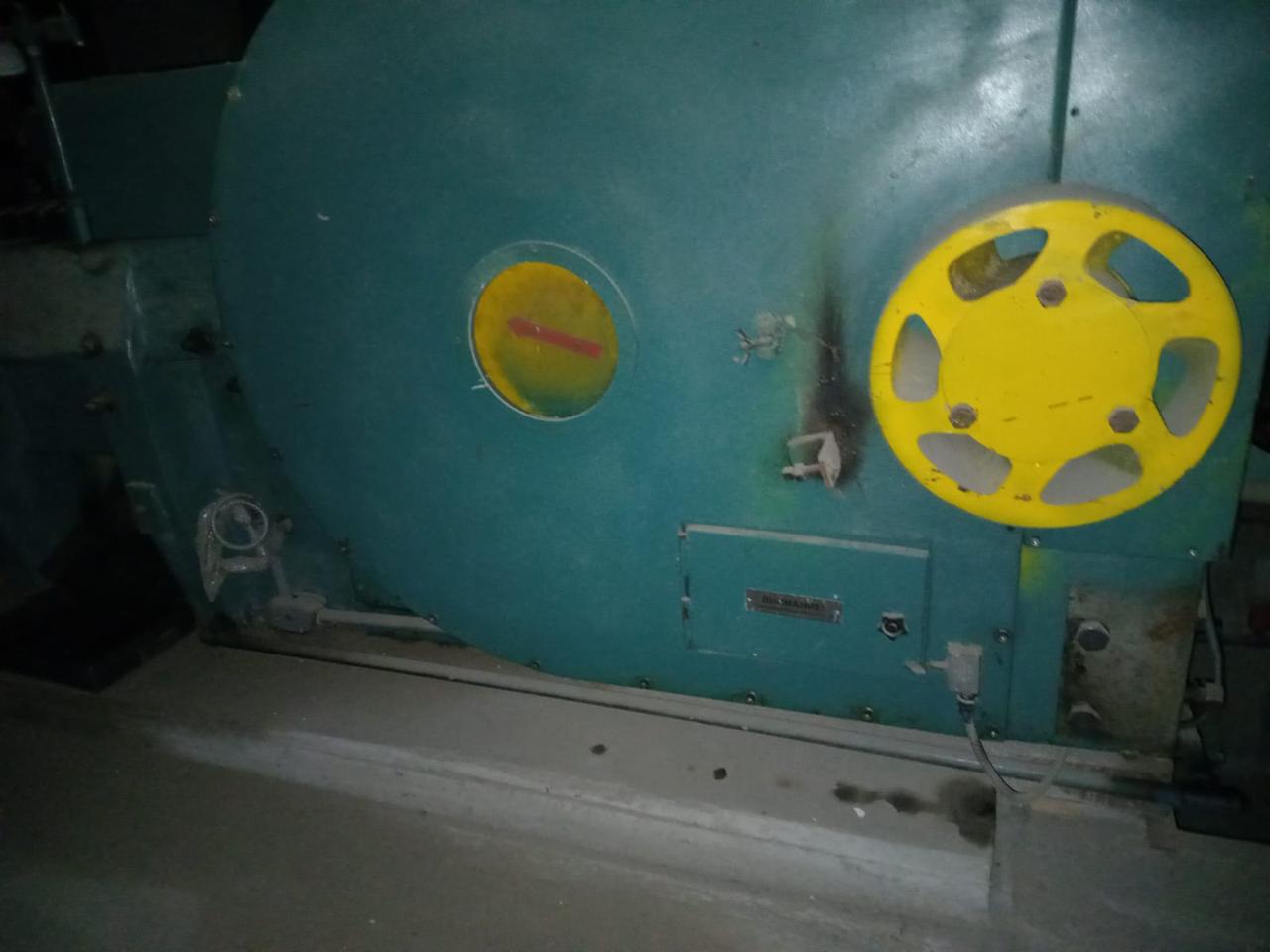

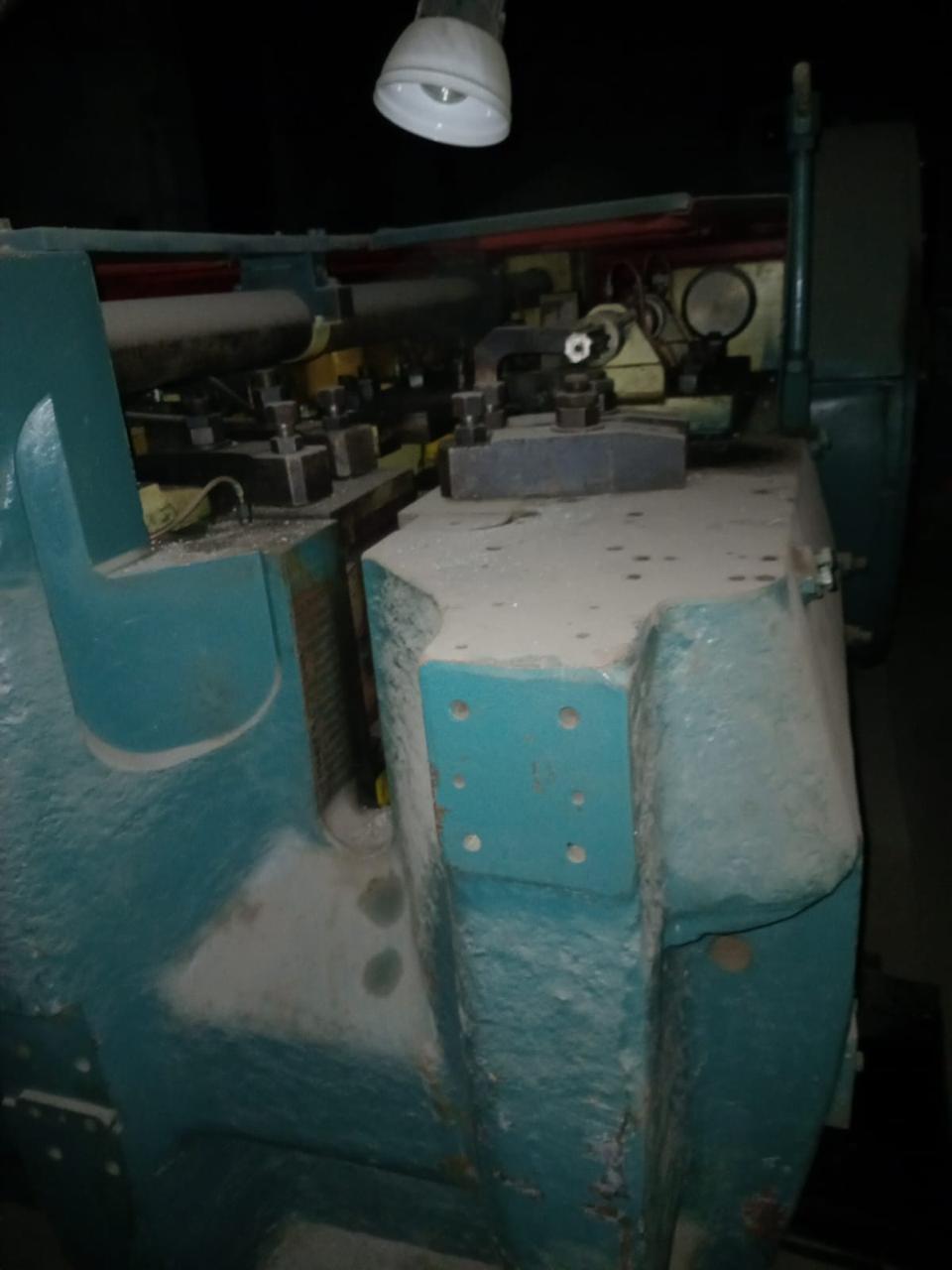

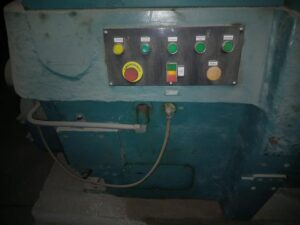

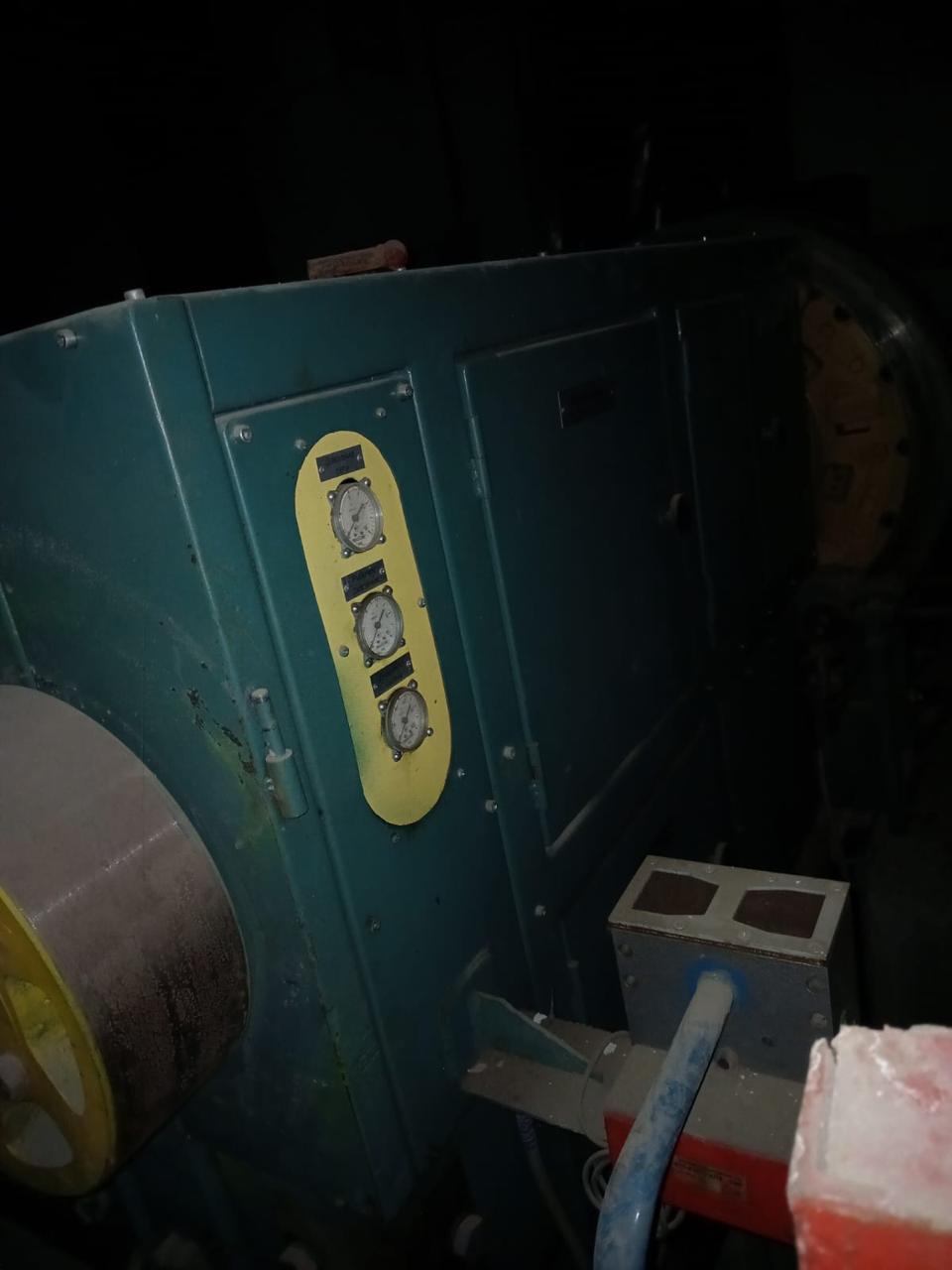

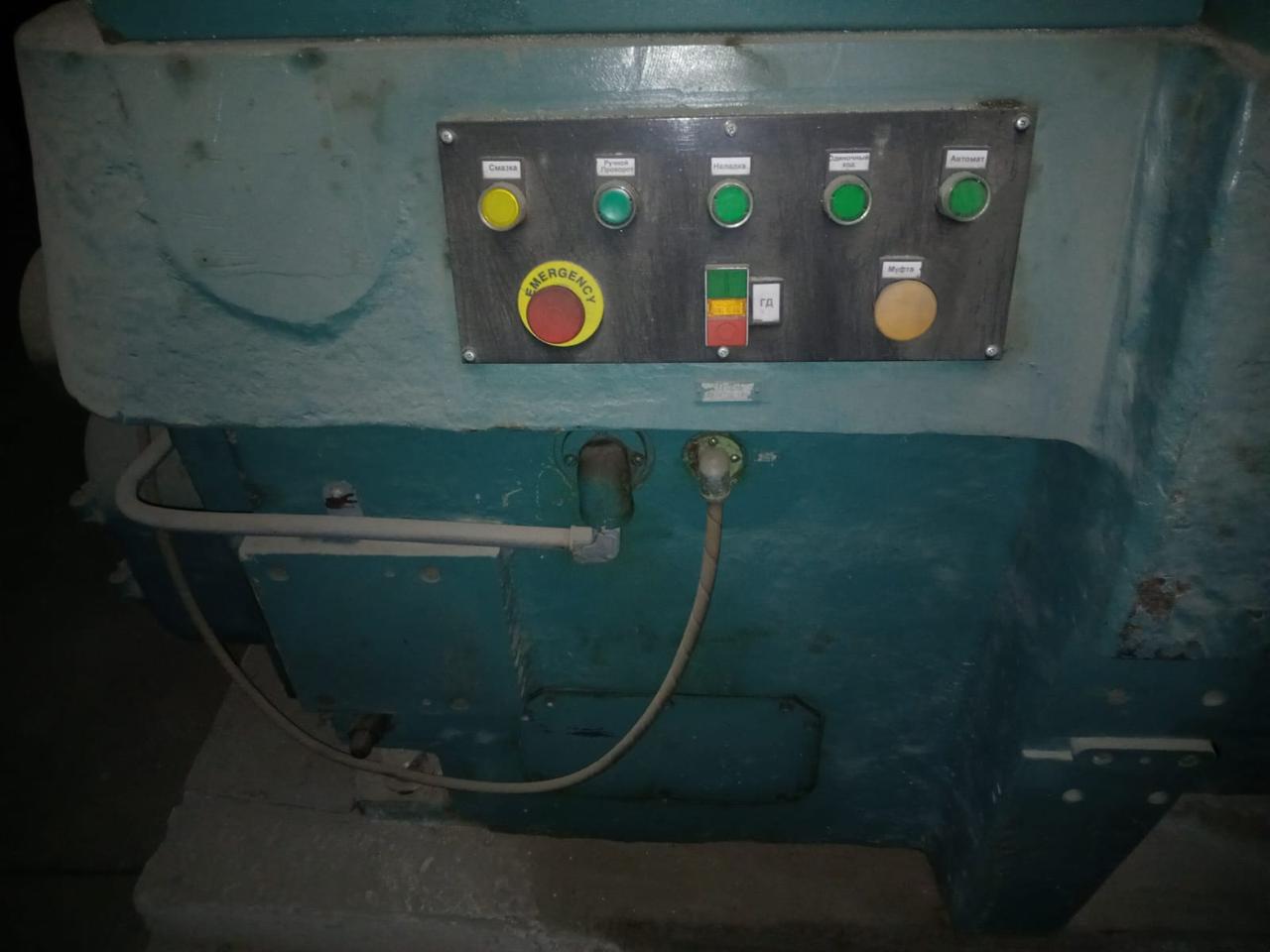

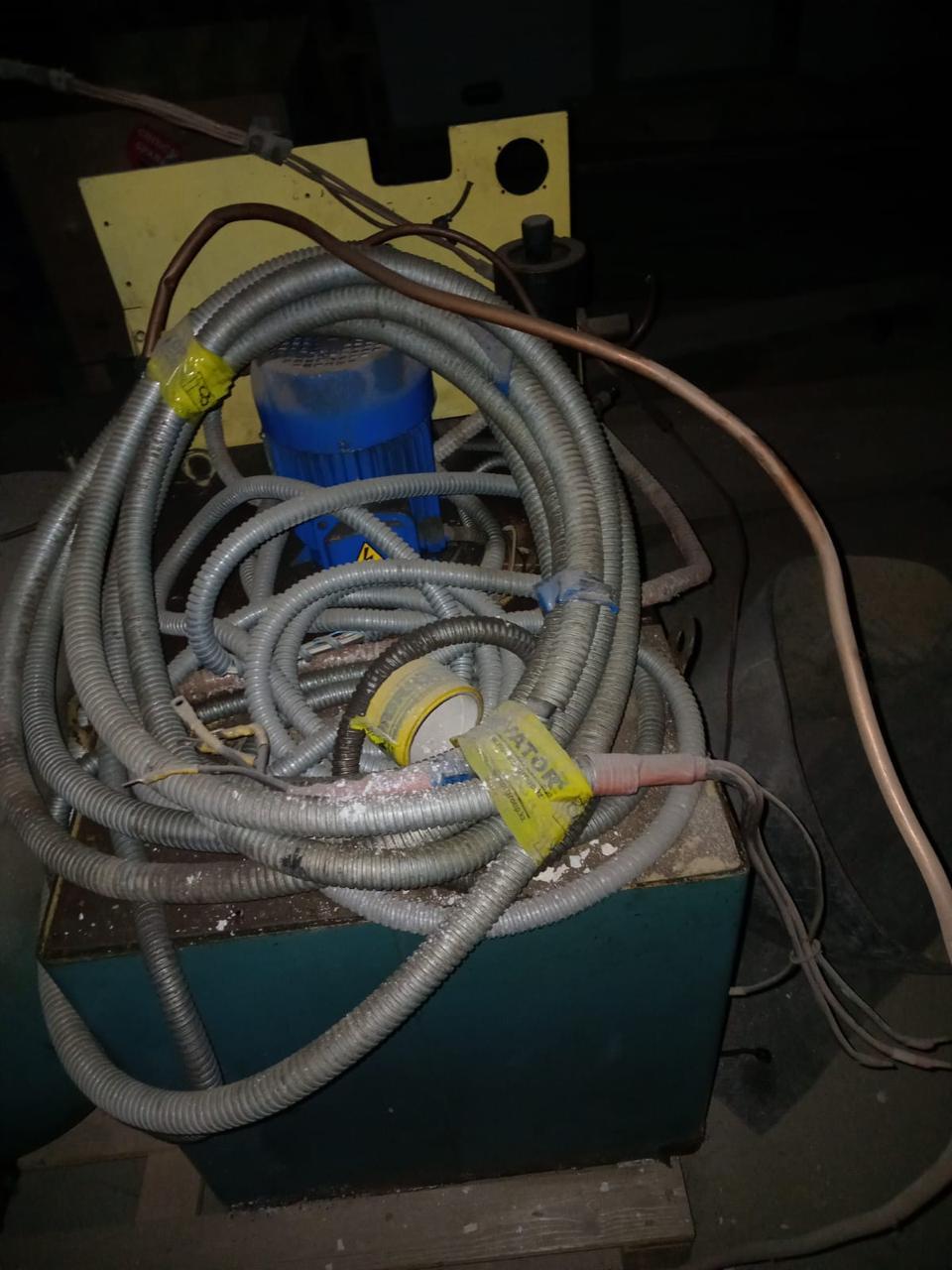

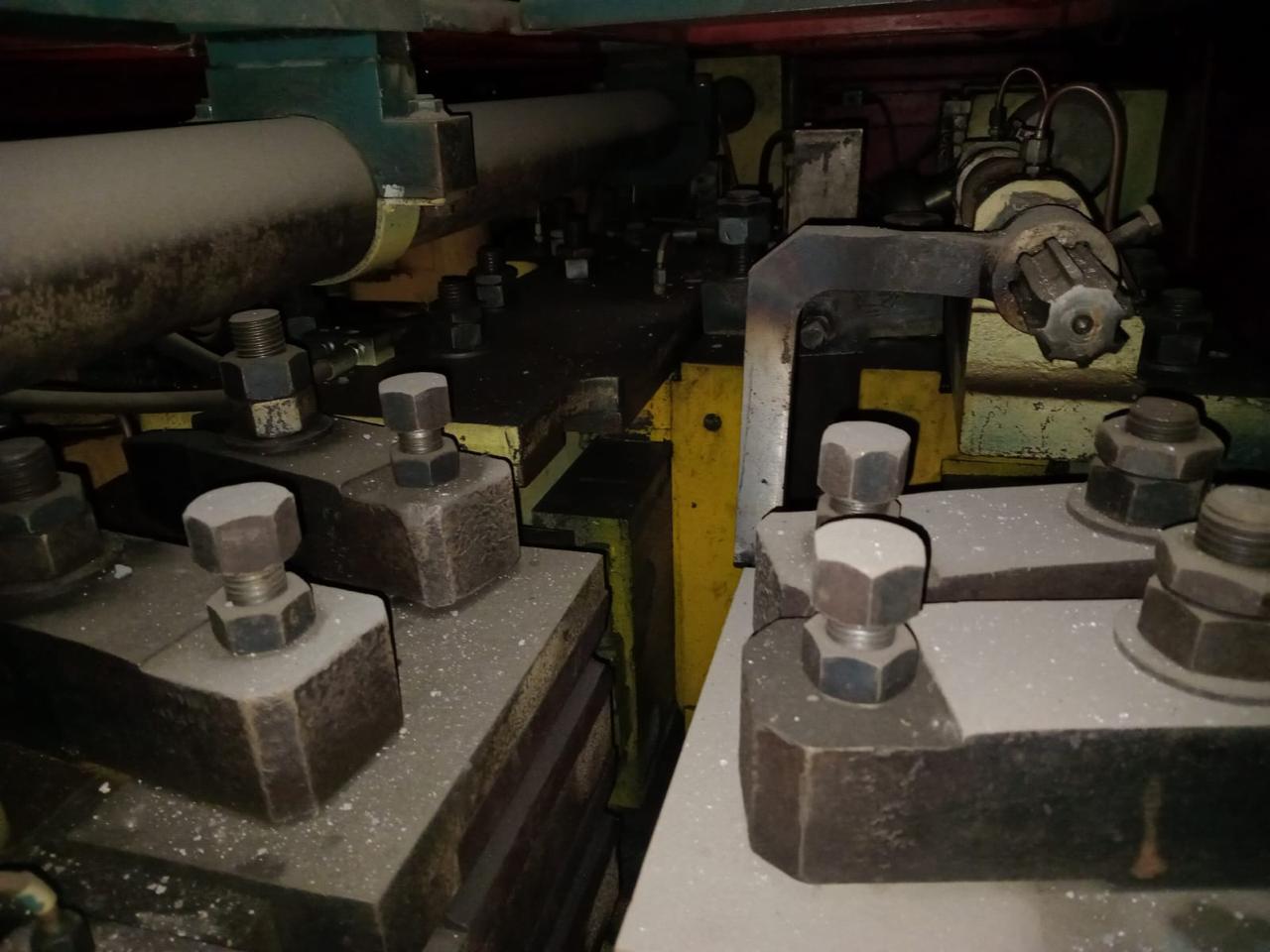

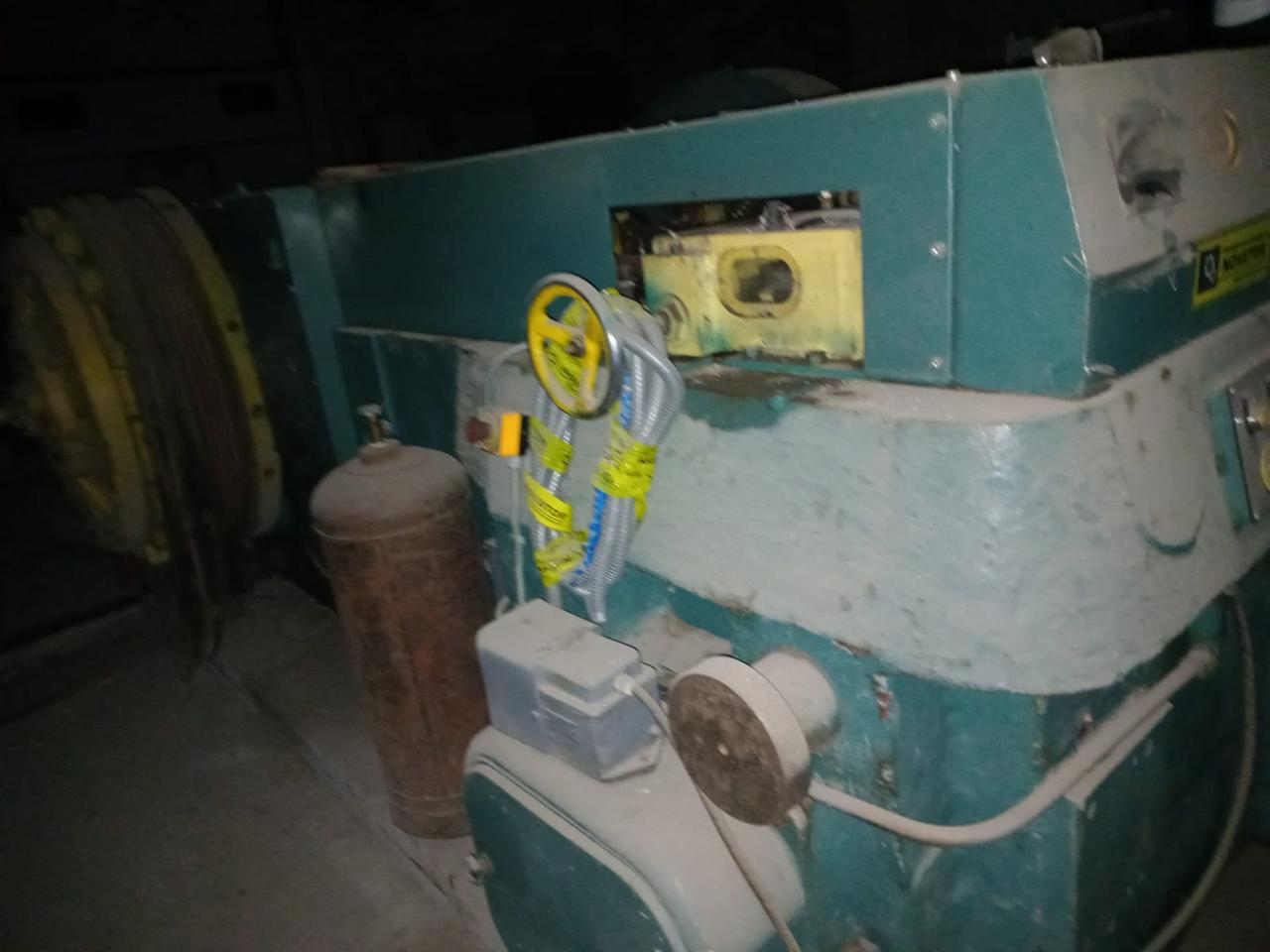

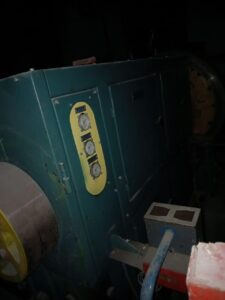

Dövme yığma makinesi Ryazan V1134 - 250 ton
Ryazan V1134 dövme yığma makinesi - açıklama
Teknik spesifikasyonlar Ryazan V1134 (ID:76415)
| Tip | Dövme yığma makinesi |
| Üretici | Ryazan |
| Model | V1134 |
| Max. diameter of initial blank | 30 mm |
| Blank length | |
| Min. | 120 mm |
| Max. | 300 mm |
| Max. diameter of upset flange | 60 mm |
| Upset slide nominal force | 2500 kN |
| Max. force on clamping slide with dies closed | 2500 kN |
| Stroke | |
| Movable die | 100 mm |
| Upset slide (full) | 220 mm |
| Die closing | 140 mm |
| Slide strokes per minute | 45 |
| Machine overall dimensions | |
| Length | 6050 mm |
| Width | 4600 mm |
| Height | 2260 mm |
| Machine weight | 24680 kg |
Dövme yığma makinesi Ryazan V1134 - teknolojik süreçler ve işlemler
| Dövme | Metalin plastik deformasyon süreci olup, iş parçası darbe veya statik basınç etkisi altında şekil değiştirir. Dövme sırasında metal yapısı yoğunlaşır, iç homojensizlikler giderilir ve malzemenin mekanik özellikleri iyileşir. Bu sayede dövme ürünler, önemli yükler altında yüksek mukavemet ve güvenilirlik ile öne çıkar. Dövme, hem bitmiş parça üretimi hem de sonraki damgalama için iş parçalarının hazırlanması amacıyla kullanılır. |
| Ön şekillendirme | Ön şekillendirme, iş parçasını ana damgalama işlemine hazırlar ve gelecekteki parçanın yaklaşık şeklini verir. Metal, nihai dolumu kolaylaştırmak ve takım aşınmasını azaltmak için kalıpta dağıtılır. Bu ara adım, bitmiş ürünün hassasiyetini ve kalitesini artırır. |
| Yığma | Yığma, metalin basınç altında plastik akış yeteneğine dayanır. İş parçası uçtan sıkıştırıldığında malzeme dışa doğru hareket eder ve kesit alanını tam da parça tasarımının gerektirdiği yerde artırır. Cıvata başları, flanşlar, bilezikler ve kademeli geçişler bu şekilde oluşturulur. İşlem, yatay yığma makineleri ve preslerde gerçekleştirilir; bağlantı elemanları ve çubuk tipi parçaların seri üretiminde yüksek hassasiyet ve tekrarlanabilirlik sağlar. |
| Başlık verme | Çubuk tipi bir iş parçasının ucunda başlık oluşturmak, bağlantı elemanlarının seri üretiminde temel bir işlemdir. Metal eksenel yönde yığılır ve basınç altında kalıp boşluğunu doldurarak gelecekteki başlığın şeklini alır. Süreç, soğuk başlık makineleri ve sıcak başlık preslerinde gerçekleştirilir; yüksek hız ve minimum malzeme tüketimi sağlar. Elde edilen parçalar cıvata, perçin, saplama ve ucu kalınlaştırılmış diğer bileşenler için kullanılır. |
| Delme | Masif bir iş parçasında delik açmak, kütle delme işleminin çözdüğü bir görevdir. Metal delinmez, itilerek delinir: zımba iş parçasına nüfuz eder, malzemeyi yanlara doğru iter ve açık veya kör delik oluşturur. İşlem preslerde gerçekleştirilir ve delik çevresindeki metal yapısı bozulmadan korunur. Burç, halka ve içi boş mil üretiminde kullanılır. |
| Delme | Delme, malzemeyi çıkarmadan bir takımı iş parçasından geçirerek masif iş parçasında delik oluşturur. Metal yanlara doğru itilir ve çevresindeki yapı korunarak açık veya kör bir delik oluşturulur. İşlem preslerde gerçekleştirilir ve burç, halka, mil gibi içi boş parçaların üretiminde kullanılır. |
