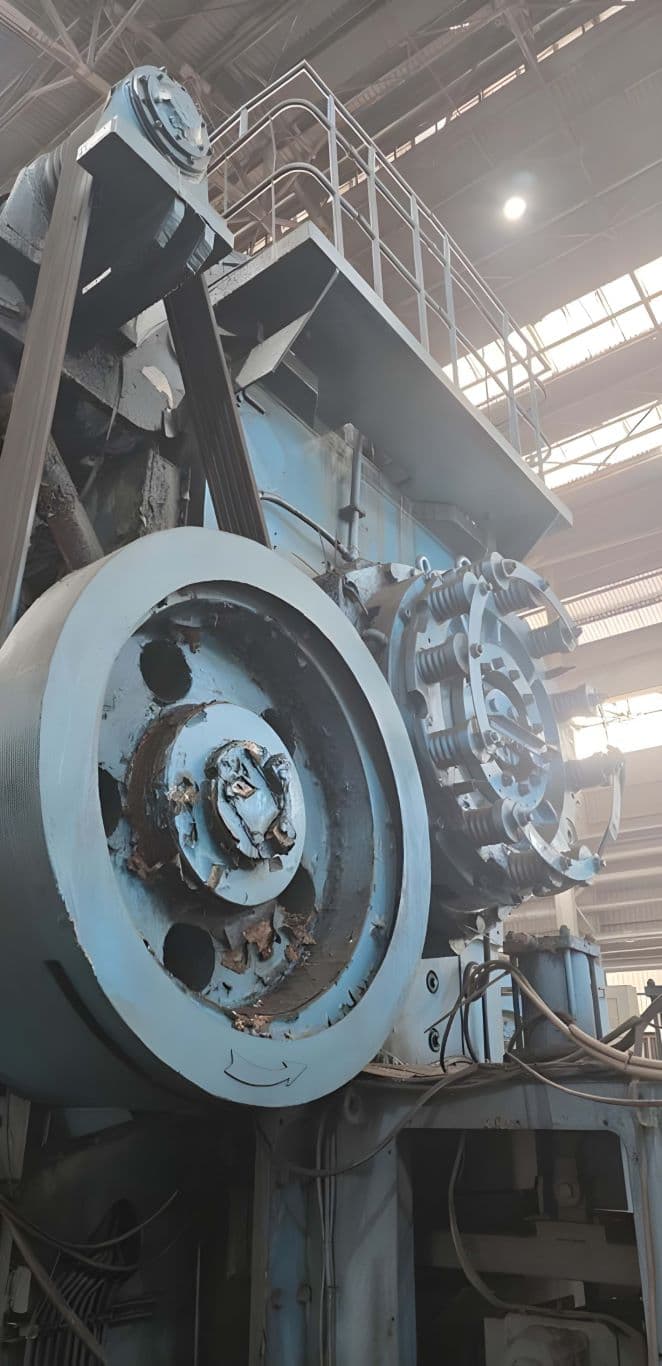

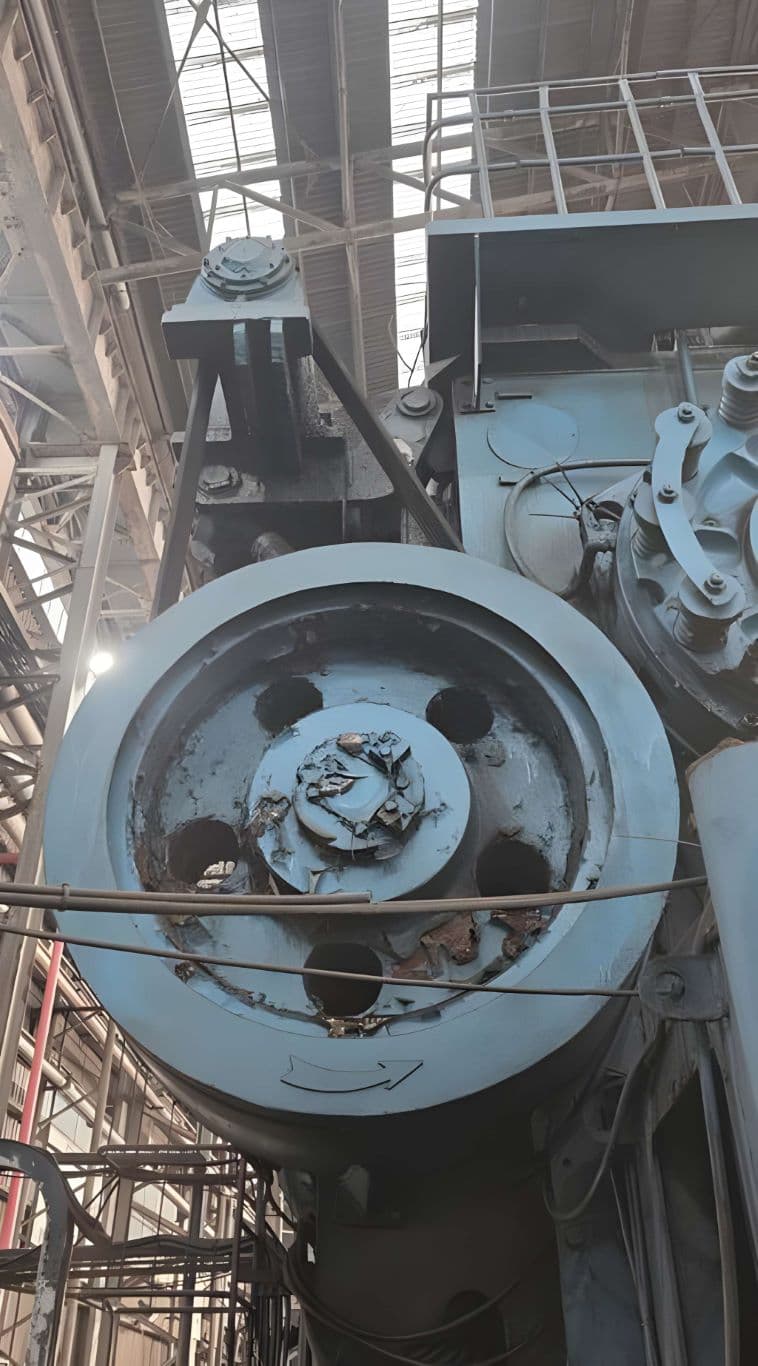

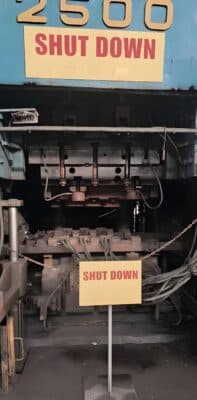

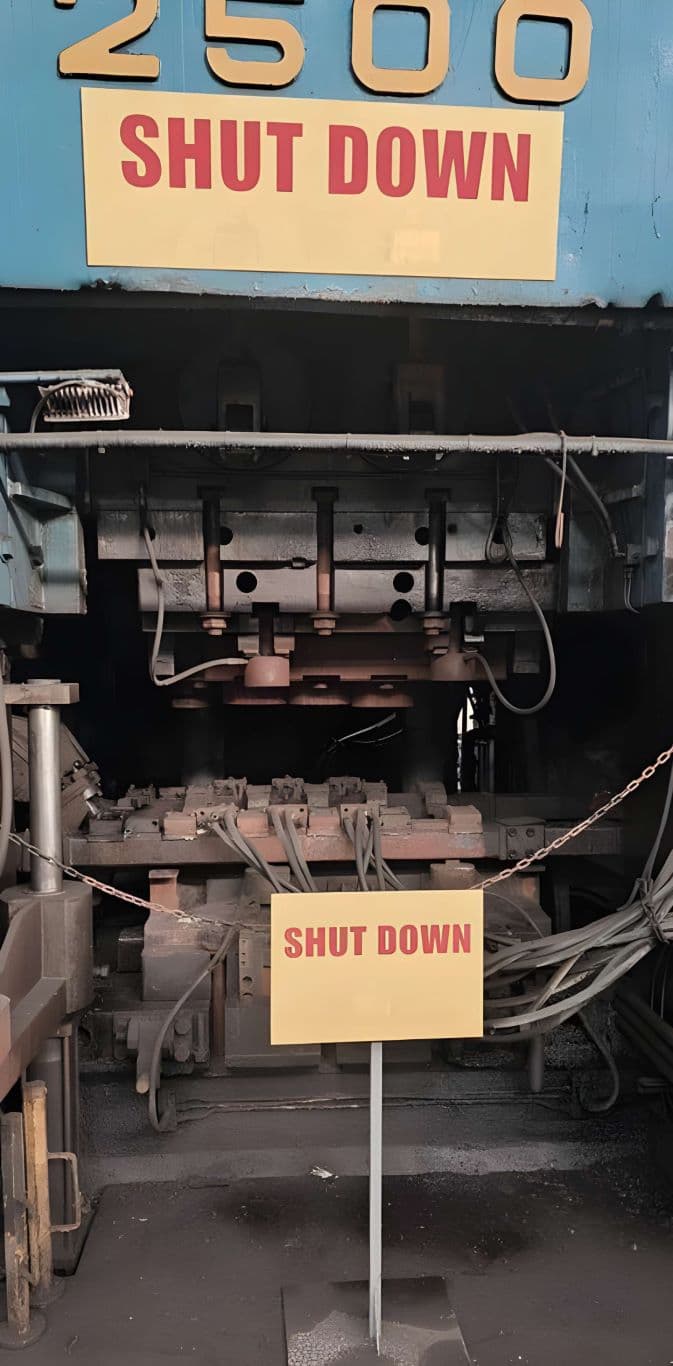

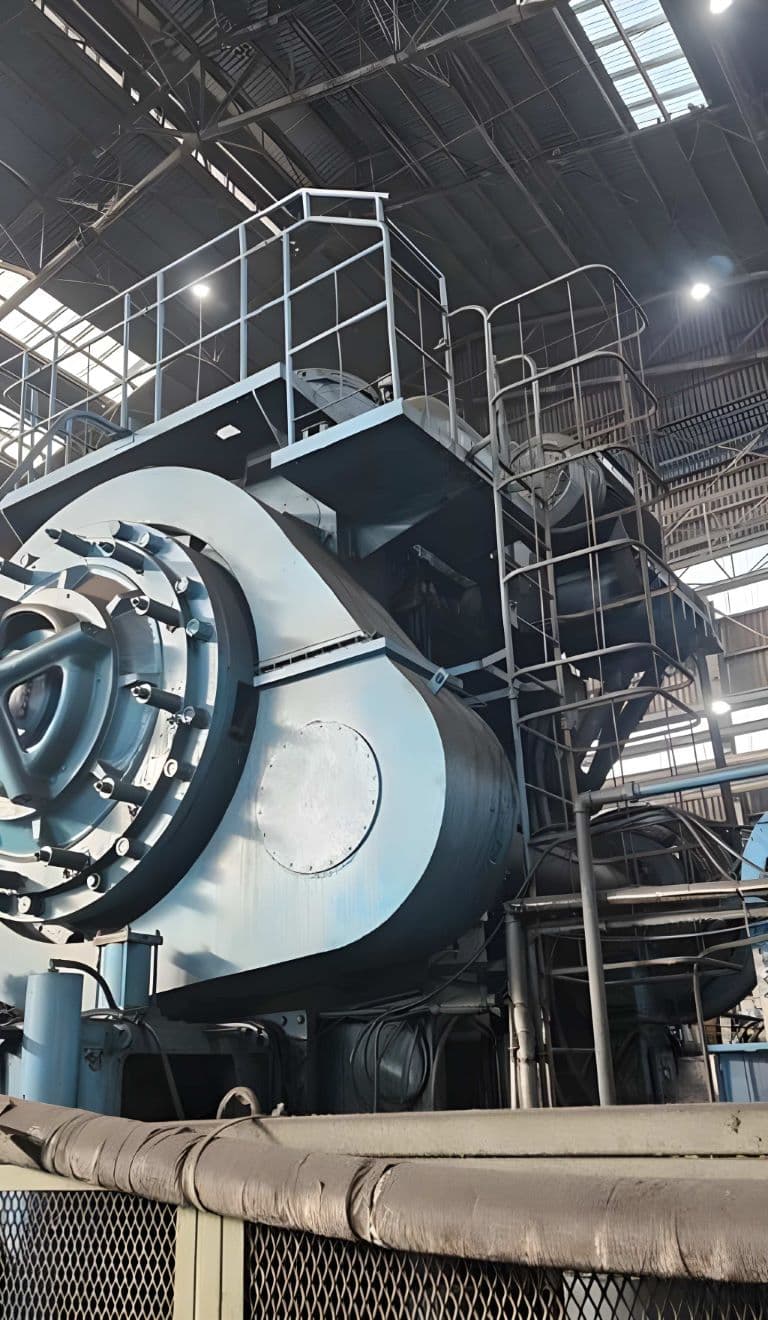

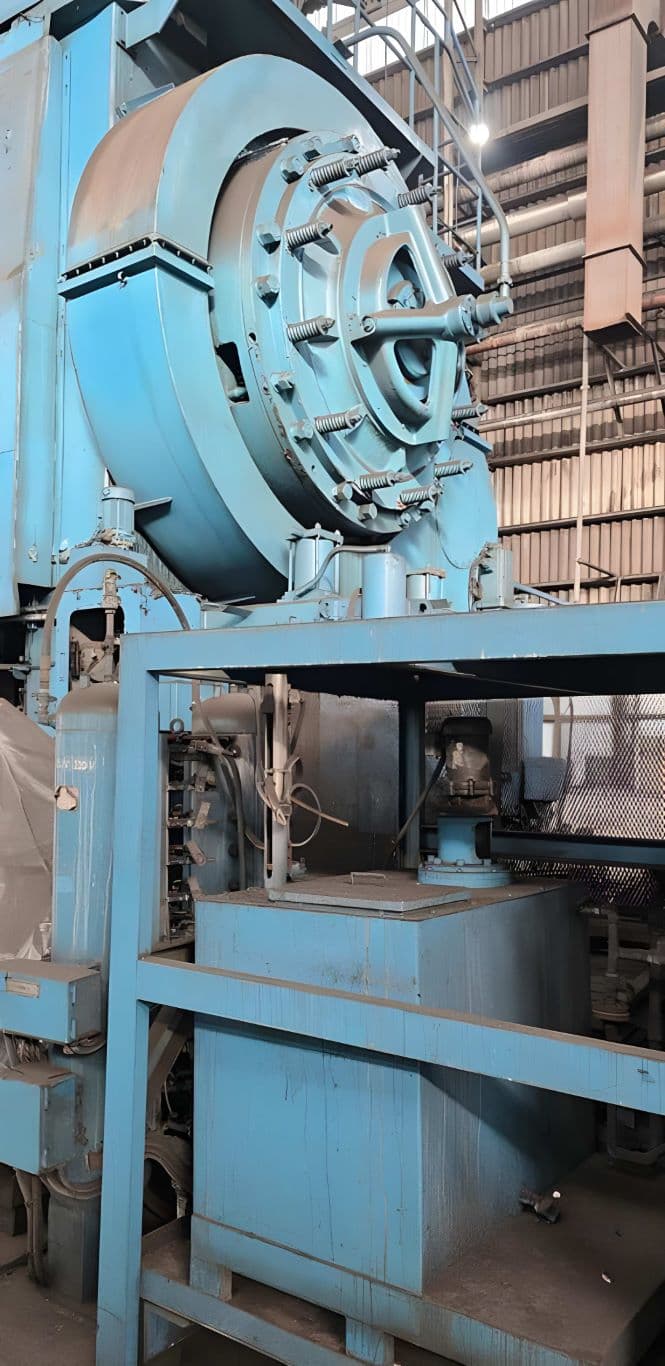

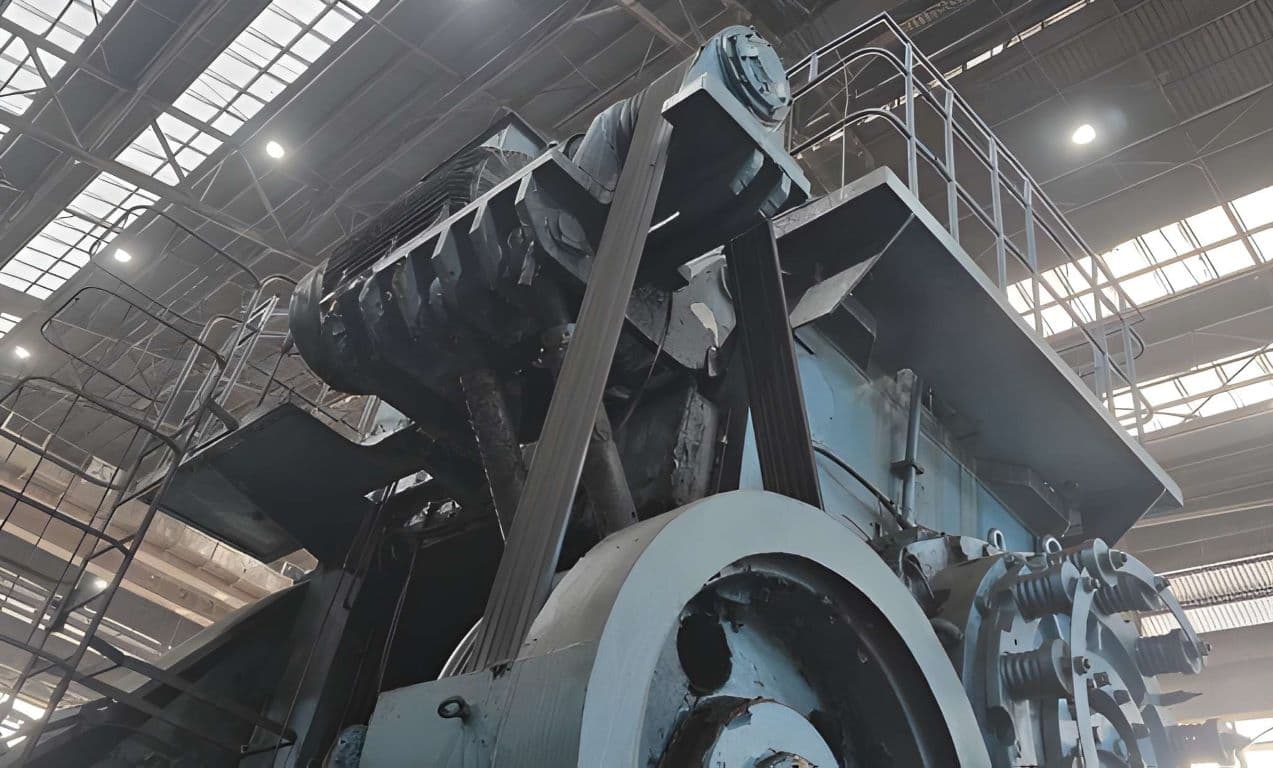

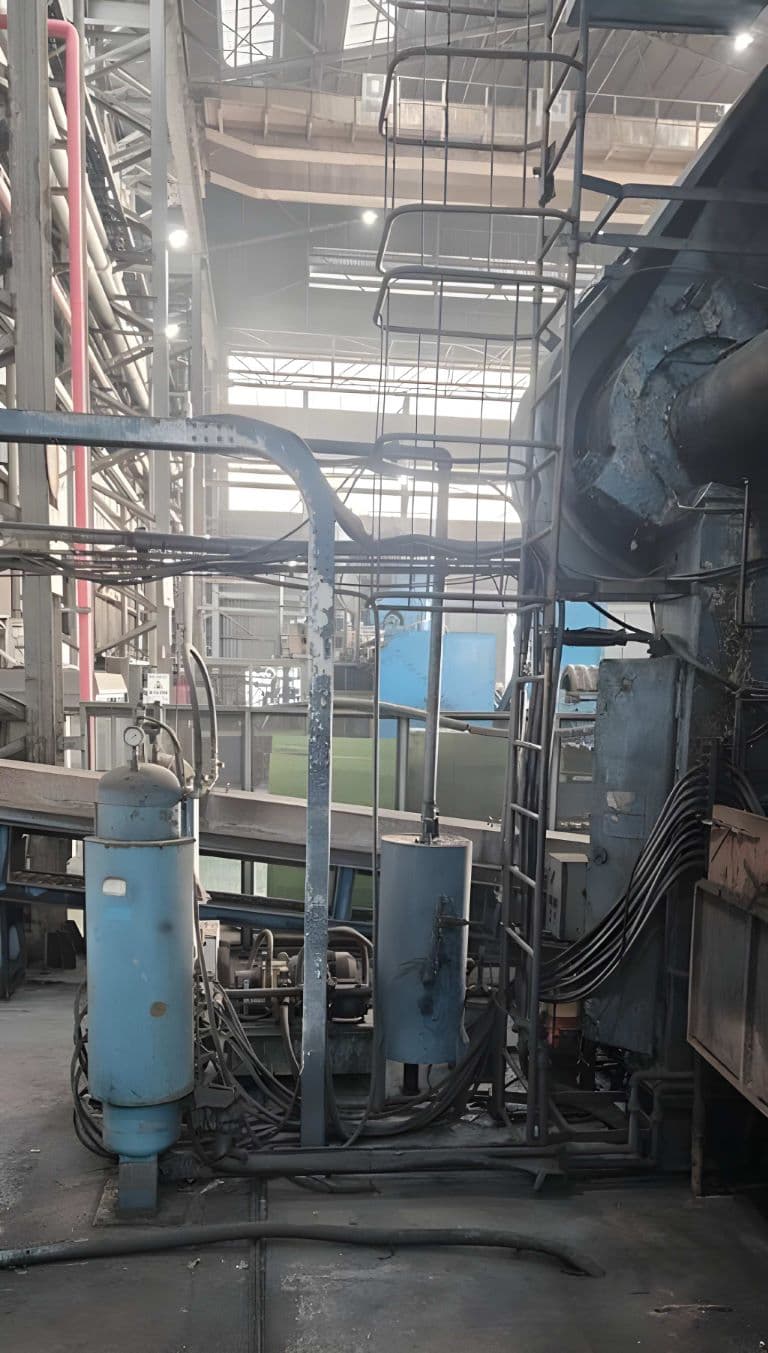

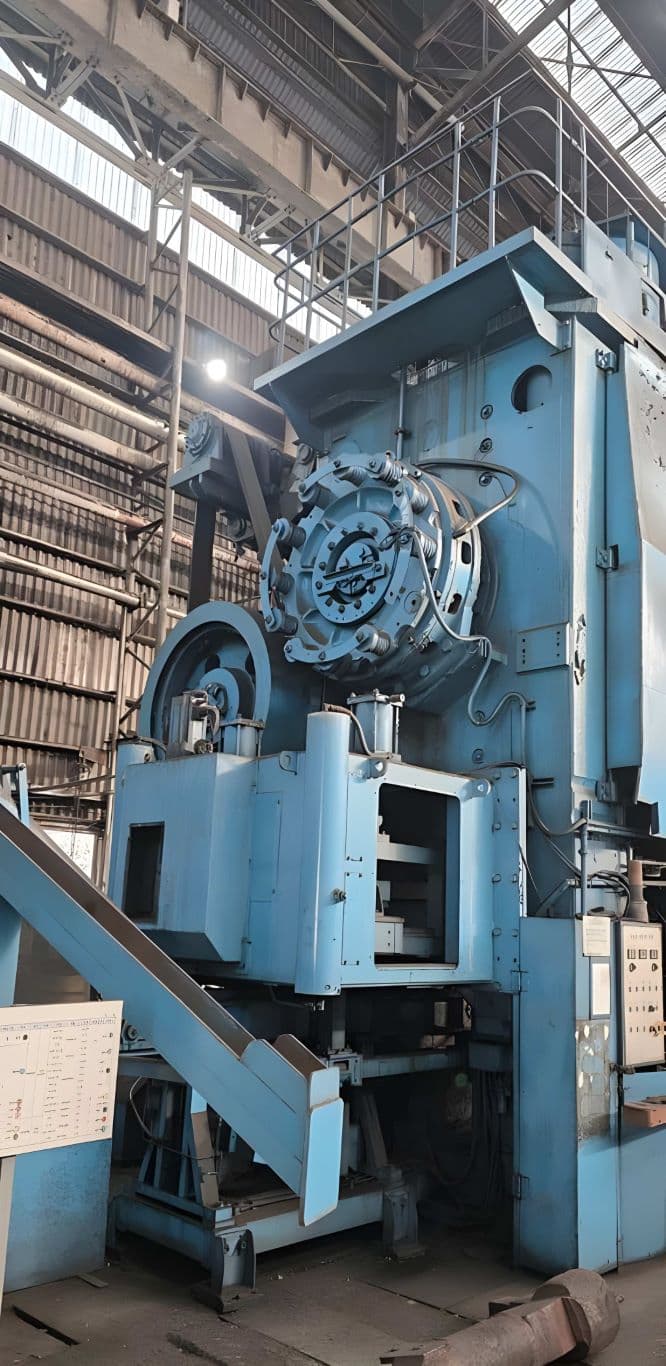

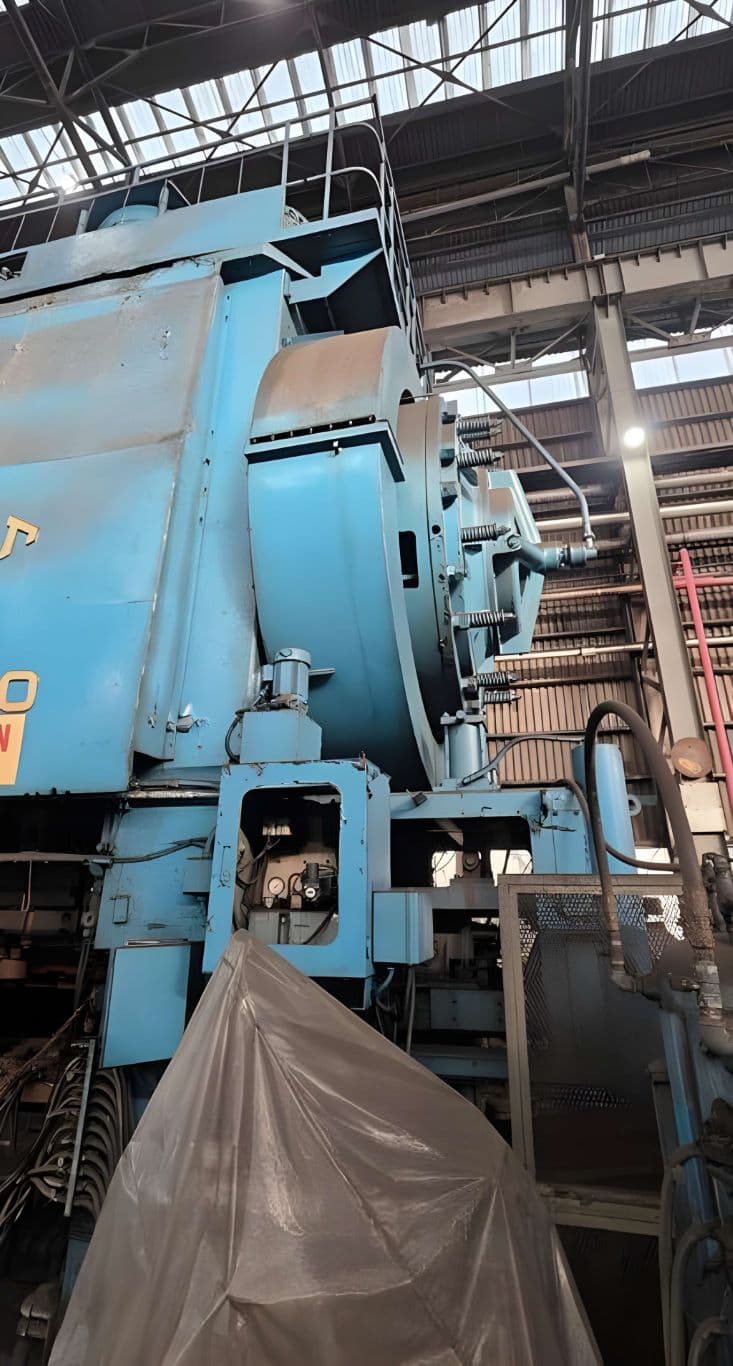

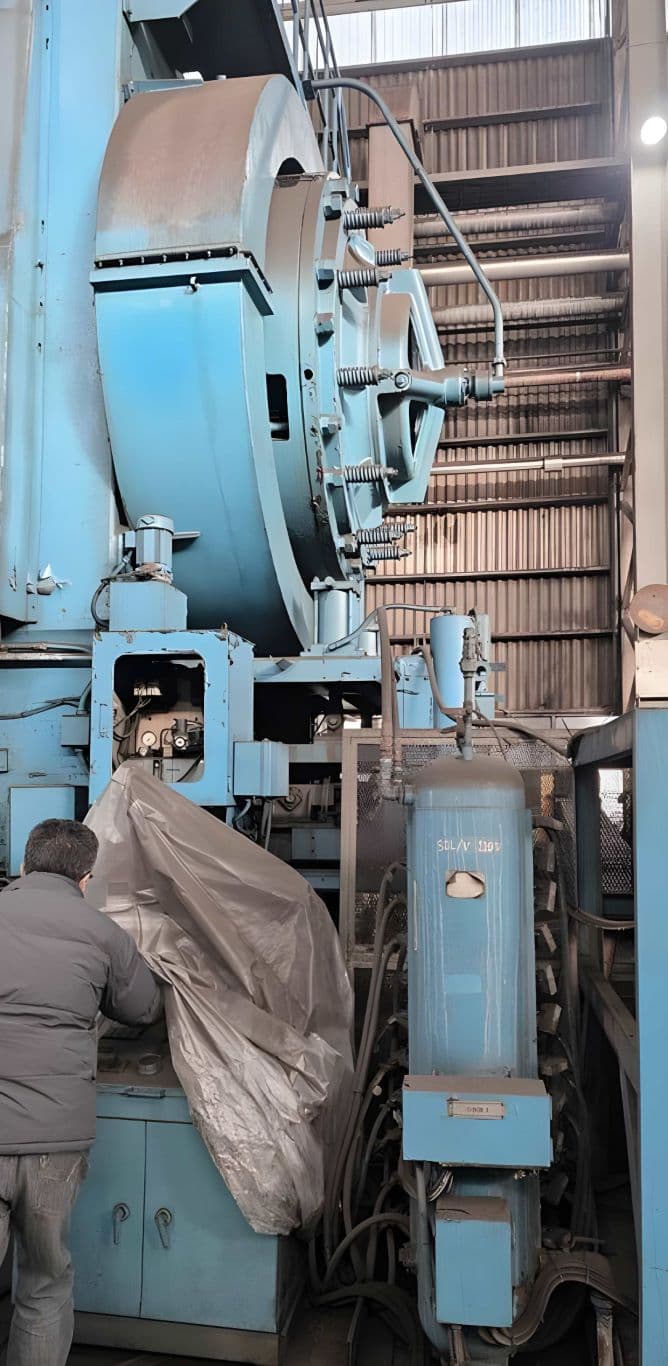

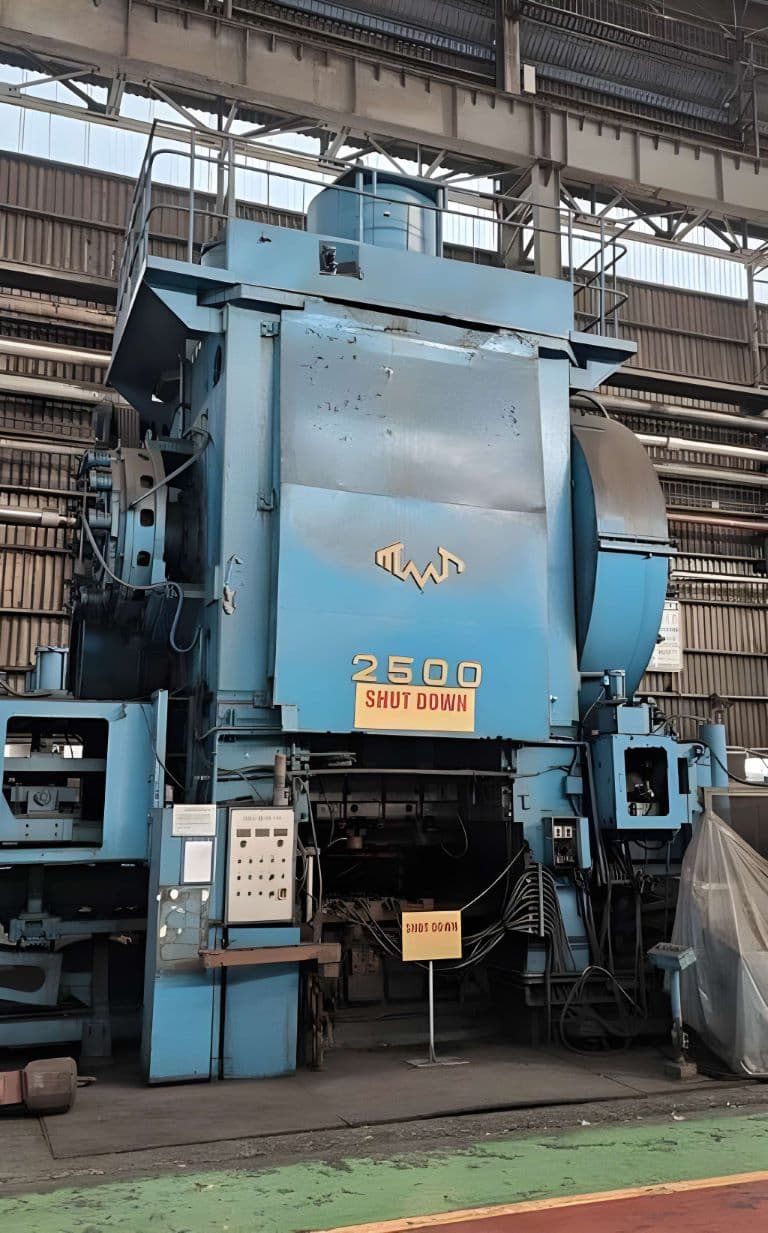

Sıcak dövme presi TMP Voronezh KA8044 - 2500 ton
TMP Voronezh KA8044 sıcak dövme presi - açıklama
Teknik spesifikasyonlar TMP Voronezh KA8044 (ID:76456)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KA8044 |
| Capacity | 2500 ton |
| Ram stroke | 320 mm |
| SPM (Continuous) | 65 |
| SPM (Discont.) | 18 |
| Shut height | 905 mm |
| Ram adjustment | 10 mm |
| Bed size | 1340 x 1400 mm |
| Side windows | 1320 x 1100 mm |
| Main motor | 3PH x 6P x 440V 150Kw, 60Hz |
| Air pressure | 5-7 Kg/cm2 |
| Upper ejector stroke | 50 mm |
| Lower ejector stroke | 70 mm |
| Press size | 4000 x 6710 mm |
| Weight | 145 ton |
| Hangu 800 Kw induction heater & step feeder | |
| Yom | 2011 |
| Main power | 6Ph 580V 1050KVA, 60Hz |
| Control Power | 3Ph 440V 50KVA, 60Hz |
| Earth for equipment | Neutra |
| Main Circuit type | Thyristor Bridge Inverter |

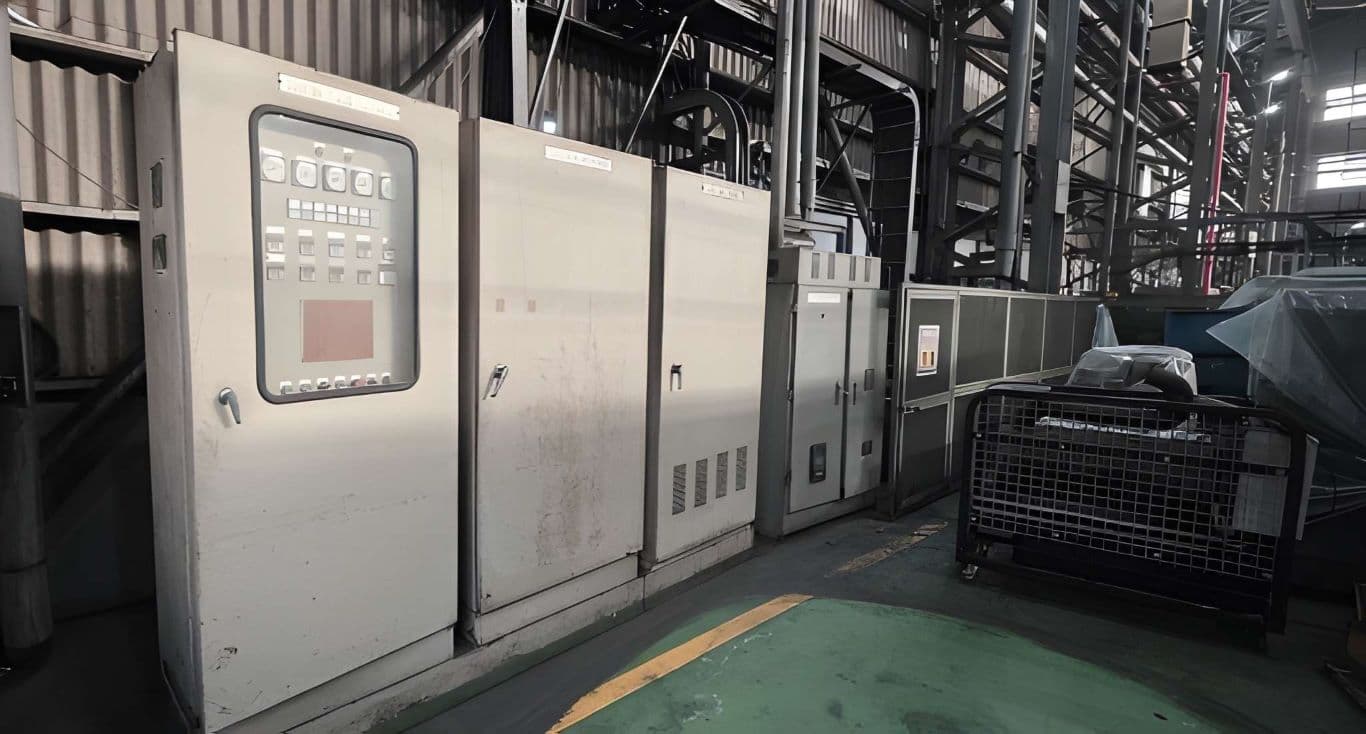

| Control, op. panel | |
| Type | Weight-based fully automatic control |
| Control Part | PLC (Q-Type, Mitsubishi) GOT-1000 (Touch Monitor) |
| Using Power | Control V |
| Water pressure | 3-4 kg/cm2 |
| Water Volume | 850 L/Min |
| Air pressure | 5-7 kg/cm2 |

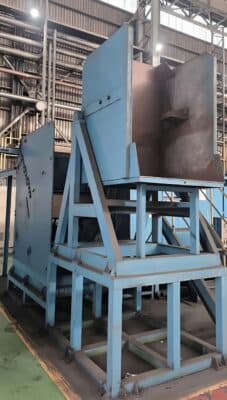

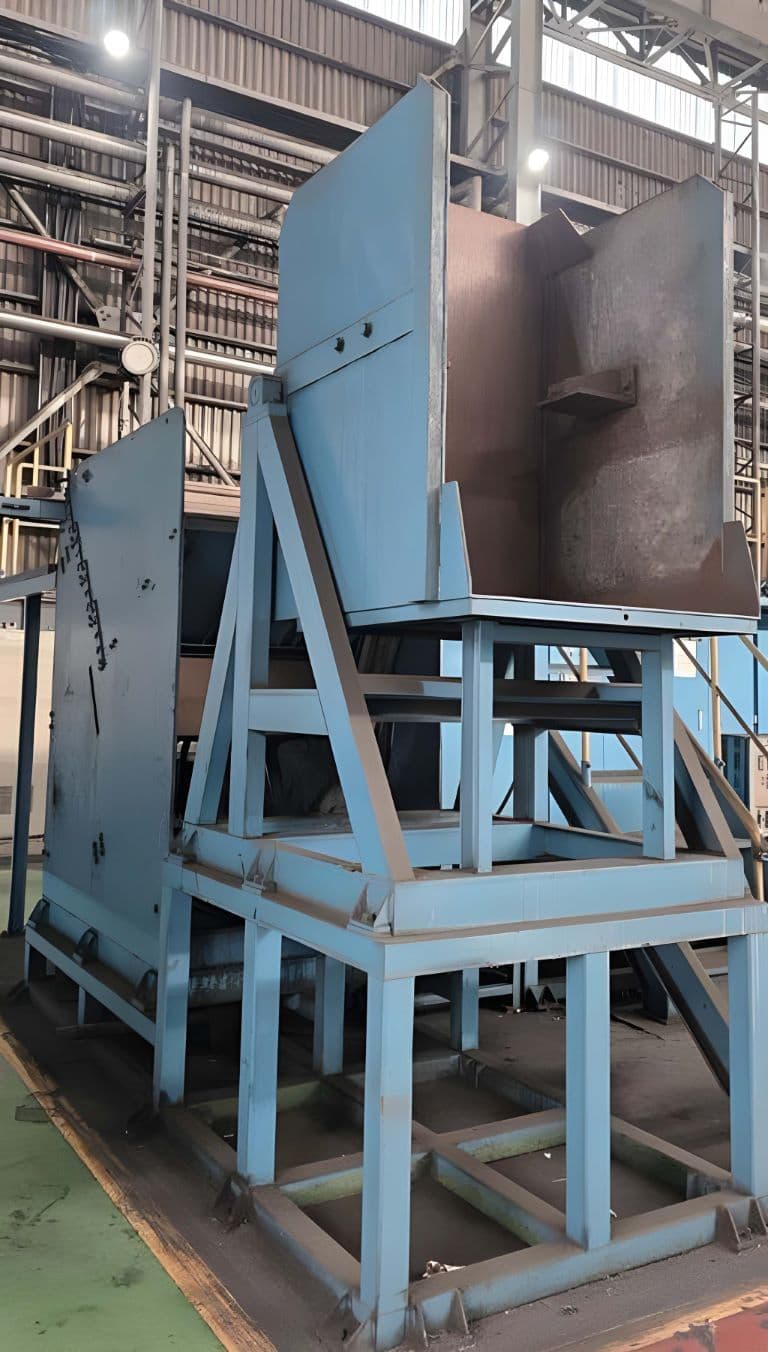

| Material supply device | Step feeder |
Sıcak dövme presi TMP Voronezh - teknolojik süreçler ve işlemler
| Dövme | Metalin plastik deformasyon süreci olup, iş parçası darbe veya statik basınç etkisi altında şekil değiştirir. Dövme sırasında metal yapısı yoğunlaşır, iç homojensizlikler giderilir ve malzemenin mekanik özellikleri iyileşir. Bu sayede dövme ürünler, önemli yükler altında yüksek mukavemet ve güvenilirlik ile öne çıkar. Dövme, hem bitmiş parça üretimi hem de sonraki damgalama için iş parçalarının hazırlanması amacıyla kullanılır. |
|---|---|
| Sıcak dövme | Sıcak dövme, metalin yüksek sıcaklıklarda basınç altında şekillendirilmesi işlemidir. Isıtma, malzemenin deformasyon direncini azaltarak kalıp boşluğuna daha kolay akmasını sağlar. Süreç, yüksek verimlilik ve karmaşık şekillerin oluşturulmasına olanak tanır. Seri ve kütlesel üretimde çelik ve alaşımlardan dövme parça üretiminde kullanılır. |
| Kapalı kalıp dövme | İş parçası, metal akışını kısıtlayan kalıp boşluğu içinde deforme edilir ve takımın tam şeklini doldurmaya zorlanır. Yüksek basınç altında malzeme, kalıbın her oyuğuna ve detayına yayılarak hassas geometriye sahip bir parça üretir. Bu yöntem, yüksek doğruluk ve tekrarlanabilirlik sağlayarak karmaşık dövme parçaların seri ve kütlesel üretiminde standarttır. |
| Ön şekillendirme | Ön şekillendirme, iş parçasını ana damgalama işlemine hazırlar ve gelecekteki parçanın yaklaşık şeklini verir. Metal, nihai dolumu kolaylaştırmak ve takım aşınmasını azaltmak için kalıpta dağıtılır. Bu ara adım, bitmiş ürünün hassasiyetini ve kalitesini artırır. |
| Delme | Delme, malzemeyi çıkarmadan bir takımı iş parçasından geçirerek masif iş parçasında delik oluşturur. Metal yanlara doğru itilir ve çevresindeki yapı korunarak açık veya kör bir delik oluşturulur. İşlem preslerde gerçekleştirilir ve burç, halka, mil gibi içi boş parçaların üretiminde kullanılır. |
