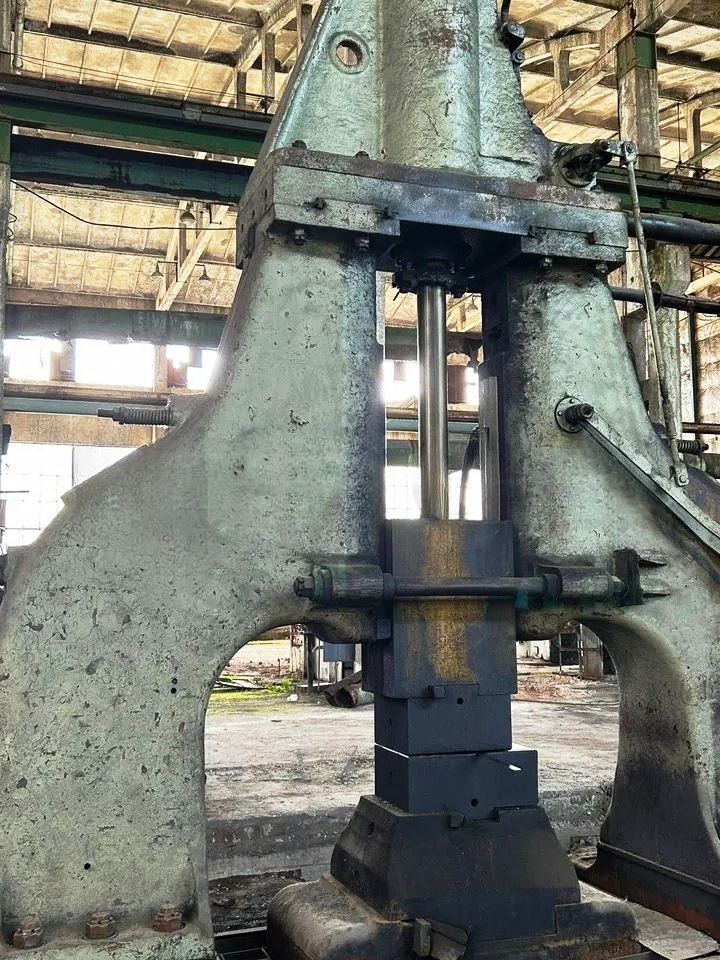

Açık kalıp dövme çekici TMP Voronezh M1343 - 2 ton
TMP Voronezh M1343 açık kalıp dövme çekici - açıklama
Teknik spesifikasyonlar TMP Voronezh M1343 (ID:76355)
| Type | Open die forging hammer |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | M1343 |
| Impact energy | 50 kJ |
| Nominal mass of drop parts | 2000 kg |
| Max. number of blows per minute | 56 |
| Max. stroke of headstock | 1000 mm |
| Distance between columns in daylight | 2360 mm |
| Distance between guides in daylight | 550 mm |
| Working zone height in daylight | 530 mm |
| Bottom die impression-to-floor distance | 750 mm |
| Die impression size (L x W) | 530 x 300 mm |
| Steam pressure | 0,7…0,9 MPa |
| Compressed air pressure | 0,6…0,8 MPa |
| Hammer dimensions (L x W) | 4900 х 1930 mm |
| Hammer height above floor level | 5000 mm |
| Weight of the hammer without anvil block | 18100 kg |
| Anvil block weight | 30000 kg |
| Total weight | 48100 kg |
Açık kalıp dövme çekici TMP Voronezh - teknolojik süreçler ve işlemler
| Dövme | Metalin plastik deformasyon süreci olup, iş parçası darbe veya statik basınç etkisi altında şekil değiştirir. Dövme sırasında metal yapısı yoğunlaşır, iç homojensizlikler giderilir ve malzemenin mekanik özellikleri iyileşir. Bu sayede dövme ürünler, önemli yükler altında yüksek mukavemet ve güvenilirlik ile öne çıkar. Dövme, hem bitmiş parça üretimi hem de sonraki damgalama için iş parçalarının hazırlanması amacıyla kullanılır. |
|---|---|
| Sıcak dövme | Sıcak dövme, metalin yüksek sıcaklıklarda basınç altında şekillendirilmesi işlemidir. Isıtma, malzemenin deformasyon direncini azaltarak kalıp boşluğuna daha kolay akmasını sağlar. Süreç, yüksek verimlilik ve karmaşık şekillerin oluşturulmasına olanak tanır. Seri ve kütlesel üretimde çelik ve alaşımlardan dövme parça üretiminde kullanılır. |
| Open-die forging | Metal, yanal kısıtlama olmaksızın düz veya profilli takımlar arasında deforme edilir ve her yöne serbestçe akar. İş parçası, tekrarlanan darbeler veya pres stroklarıyla kademeli olarak şekil alır ve operatör her adım arasında konumunu kontrol eder. Bu yöntem, rafine iç yapının önemli olduğu şaft, disk ve halka gibi büyük dövme parçaların üretiminde kullanılır. |
| Düşürme dövme | İş parçasının düşen bir koçun enerjisiyle deforme edildiği sıcak kapalı kalıp dövme yöntemidir. Darbe altında metal, kalıp boşluğunu doldurarak geometrisini yeniden üretir ve bitmiş parça şeklini alır. Süreç, yüksek verimlilik ve tekrarlanabilirlik ile öne çıkar; bu da onu seri ve kütlesel üretimde talep gören bir yöntem haline getirir. |
